Рис. 3.27. Габаритные схемы чугунного радиатора

Одним из существенных недостатков чугунных радиаторов принято считать их внешнюю непривлекательность. Однако следует отметить, что сейчас на рынке имеются чугунные радиаторы, изготовленные в стиле ретро и в стиле модерн, так что представление о чугунном радиаторе как о неэстетичном отопительном приборе отошло в прошлое – можно выбрать весьма привлекательный по дизайну вариант.

Не обманывайтесь дешевой ценой чугунных радиаторов – она вполне компенсируется высокой стоимостью монтажа. Например, если сравнить стоимость монтажа системы отопления с дешевыми отечественными чугунными радиаторами и весьма демократичными стальными трубами с системой отопления на основе дорогостоящих стальных или алюминиевых радиаторов и пластиковых труб, то окажется, что монтаж системы из дешевых компонентов обходится почти на 40 % дороже, чем монтаж системы из более дорогих компонентов.

Чугунные радиаторы, безусловно, рекомендуются к использованию в системах отопления с открытым расширительным бачком, а также в системах с агрессивным теплоносителем – из-за повышенной устойчивости чугуна к коррозии.

Алюминиевые секционные радиаторы обладают высокой теплоотдачей и небольшим весом (Рис. 3.28, 3.29).

Обогрев помещения осуществляется частично за счет излучения, частично – за счет конвекции. При наличии большой поверхности (такие радиаторы имеют множество дополнительных тонких ребер) увеличивается теплоотдача, а температуру можно регулировать с помощью термоголовок. Удобно и то, что можно заказать конфигурацию радиатора, соответствующую особенностям помещения – ширине проемов, высоте ниш, глубине подоконников и т. д. (это особенно актуально для загородных домов, в которых помещения обычно не являются стандартизованными по планировке, как в городских квартирах).

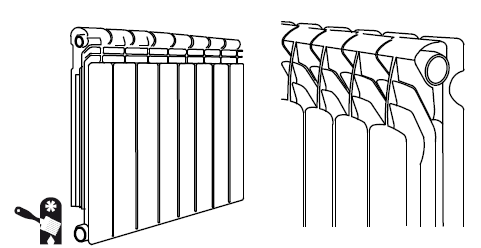

Рис. 3.28. Алюминиевый секционный радиатор

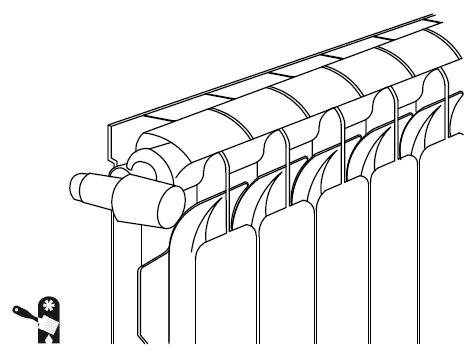

Рис. 3.29. Алюминиевый секционный радиатор с терморегулятором

Отдавая предпочтение алюминиевым радиаторам, следует учитывать, что в этих приборах постоянно происходит газообразование (за счет особенностей химических реакций между алюминием и теплоносителем происходит активное выделение водорода), которое может привести к завоздушиванию отопительной системы, то есть к образованию воздушных пробок, что отрицательно сказывается на работе всей системы в целом и если не препятствует полностью ее работе, то как минимум снижает ее эффективность. Поэтому каждый алюминиевый радиатор должен оснащаться автоматическим клапаном, через который спускается воздух.

Основным недостатком алюминиевых радиаторов является их подверженность коррозии – алюминий активно вступает в химические реакции с теплоносителем. При этом необходим строгий контроль кислотности теплоносителя, малейшее отступление от заданных параметров – и коррозии с последующим разрушением радиатора не избежать. Еще хуже, если в теплоносителе оказываются механические примеси: алюминий является очень мягким металлом, и механические примеси оказывают на него такое же воздействие, как наждачная бумага, то есть попросту стирают алюминиевый радиатор изнутри, что существенно сокращает срок службы оборудования. Но в загородном доме сам владелец определяет, какой именно теплоноситель заливается в систему, какие именно присадки в нем присутствуют (например, вода идет вообще без присадок, как есть, в отличие от воды в централизованной городской системе отопления – там обязательно добавляются присадки, и из-за этого алюминиевые радиаторы не рекомендуются для городских квартир), так что в загородном доме имеется возможность применять алюминиевые радиаторы, пользуясь всеми их плюсами и минимизировав влияние минусов за счет контроля за системой отопления дома.

Биметаллические секционные радиаторы представляют собой сочетание стали и алюминия (отсюда и название – «двухметаллические»): стальная рама обливается под давлением алюминием (Рис. 3.30). В результате теплоноситель не контактирует с подверженным коррозии алюминием, а стальная рама обеспечивает огромный запас прочности, и радиатор способен выдерживать высокое давление в отопительной системе.

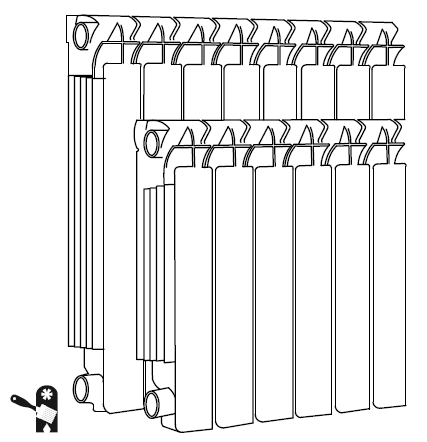

Рис. 3.30. Биметаллический секционный радиатор внешне похож на алюминиевый

Биметаллические секционные радиаторы обладают рядом положительных качеств: современным дизайном, высокой теплоотдачей, повышенной стойкостью к коррозии, долговечностью. Кроме того, такие радиаторы требуют в два-три раза меньше теплоносителя, чем алюминиевые, и это позволяет быстрее изменять температуру в помещении по мере необходимости. К недостаткам биметаллических секционных радиаторов относится цена: они довольно дорогие (если сравнивать с алюминиевыми, то дороже на 15–20 %).

Биметаллические секционные радиаторы разработаны специально для многоэтажных домов, в которых имеется высокое давление теплоносителя в системе. Применять их в частных загородных домах с малой этажностью считается нецелесообразным – в таких домах нет высокого давления теплоносителя, и приобретать дорогостоящие радиаторы нерентабельно.

Неплохи в эксплуатации стальные панельные радиаторы – они привлекательны внешне, обладают уникальной скоростью реагирования, недоступной другим типам отопительных приборов, нагреваются и остывают очень быстро (Рис. 3.31). К тому же эти радиаторы просты в конструкции, обеспечивают высокий уровень теплоизлучения, хорошо регулируются с помощью термостатов и способствуют экономии энергии.

Рис. 3.31. Стальной панельный радиатор с терморегулятором

Стальные панельные радиаторы выпускаются в двух вариантах: с боковым (Рис. 3.32) или нижним (Рис. 3.33) подключением.

Для большего комфорта стоит выбрать радиаторы с нижним подключением, хотя стоимость их выше – такие радиаторы имеют встроенный термостатический вентиль, на который легко устанавливается терморегулятор, и с его помощью в помещении поддерживается желаемая температура. Радиаторы с боковым подключением возможности для установки терморегулятора не имеют, и, применяя их, придется отказаться от возможности регулирования температуры в помещении по собственному желанию.

Рис. 3.32. Стальной панельный радиатор с боковым подключением

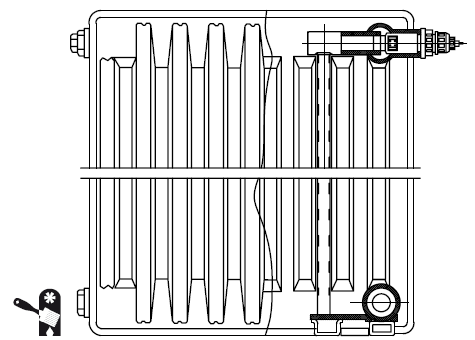

Рис. 3.33. Стальной панельный радиатор с нижним подключением

Особенно актуальны стальные панельные радиаторы при больших окнах или когда окна небольшие, но на одной стене их несколько и они близко расположены (нередкая ситуация для загородного дома) – такой радиатор может перекрыть весь оконный проем большого окна или несколько проемов небольших окон, расположенных на одной стене, и зимой окно не будет запотевать с последующим образованием наледи. Стальные панельные радиаторы специалисты рекомендуют как оптимальный вариант для загородного дома с автономной котельной.

Стальные трубчатые радиаторы привлекают классическим дизайном, гигиеничностью, долговечностью (Рис. 3.34).

Рис. 3.34. Стальной трубчатый радиатор

Так же, как и биметаллические секционные радиаторы, стальные трубчатые предназначены для эксплуатации в многоэтажных зданиях и для малоэтажного загородного дома являются нерентабельными (цена высока, а основные положительные качества – способность выдерживать высокое давление теплоносителя – в данном случае оказываются ненужными).

В последнее время загородные дома все чаще обзаводятся остеклением большой площади в отапливаемых помещениях. Это не только классическая остекленная веранда, которую решили снабдить системой отопления. Теперь загородные дома приобретают панорамные окна (особенно при привлекательном виде из такого окна), оранжереи, теплицы под крышей и т. д. В подобных помещениях затруднительно устанавливать классические радиаторы, которые монтируются в проемах под окнами – в некоторых случаях и проемов никаких нет, остекление производится от потолка до пола. Для отопления в таких случаях рекомендуется использовать напольные конвекторы (встраиваемые в пол) (Рис. 3.35) или плинтусные конвекторы.

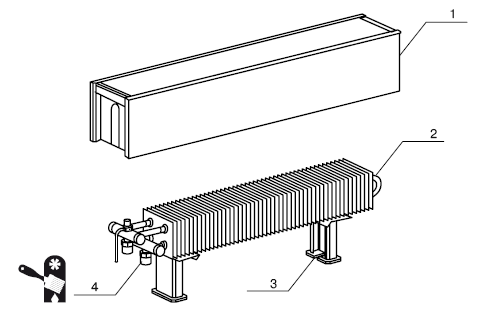

Рис. 3.35. Напольный конвектор: 1 – кожух; 2 – теплообменник; 3 – ножка крепления; 4 – фитинг

Чаще всего используются теплообменники из медных труб с алюминиевым оребрением. Можно применять стальные оребренные трубы, имеющие декоративные деревянные панели «а-ля плинтус». Плинтусные конвекторы рекомендуется использовать не только при большой площади остекления помещения, но и в случае холодных стен: около них теплый воздух охлаждается и опускается вниз, к полу (как известно, холодный воздух тяжелее теплого), где его «встречает» плинтусный конвектор и вновь подогревает.

При приобретении секционных радиаторов необходимо рассчитать количество секций. Формула для приблизительного расчета (вполне достаточного для покупки радиатора) очень проста:

N=S/α,

при этом значение α рассчитывается следующим образом:

α = Q/100,

где N – искомое количество секций радиатора; Q – теплоотдача одной секции радиатора в ваттах (то есть количество теплоты, отдаваемое одной секцией радиатора за единицу времени); α – площадь, обогреваемая одной секцией радиатора; S – площадь помещения.

Значение Q для разных радиаторов различно, оно изменяется также и от формы и площади секции радиатора. Это значение указывается в паспорте на радиатор.

Зная теплоотдачу одной секции радиатора, можно рассчитать количество секций. Следует помнить, что вышеприведенная формула подходит лишь для помещений, где высота потолка составляет не более 2,7 м.

Пример расчета: если известно, что теплоотдача одной секции радиатора равна 201 Вт, а помещение, где будет устанавливаться радиатор, имеет площадь 20 м², то 201/100 ≈ 2 (округляем результат до целого числа – ведь мы не можем установить половину или четверть секции). Таким образом одна секция радиатора обогревает 2 м² площади, теперь общую площадь помещения делим на полученный результат и получаем искомое количество секций – 10 шт.

Подобный расчет является весьма приблизительным, но им вполне можно пользоваться на практике. Чтобы избежать неожиданностей (например, вы рассчитали таким образом количество секций, а в комнате холодно – батарея не справляется с отоплением помещения), нужно учесть еще несколько нюансов:

• если радиатор отопления предназначен для угловой комнаты (а в загородном доме это скорее правило, чем исключение, особенно в небольших домах), то следует добавить к расчетному количеству секций еще дополнительные – от одной до трех (в зависимости от материала, из которого построен дом);
• если в комнате имеется выход на балкон, то следует добавить еще две секции к расчетному количеству;
• если ниша под подоконником, предназначенная для размещения радиатора, глубока, то это снижает отдаваемое радиатором количество тепла примерно на 10 % и для компенсации нужно добавить секции (количество добавляемых секций зависит от теплоотдачи одной секции и общего их количества; обычно требуется 1–2 секции);
• если радиатор помещается в декоративный короб, то это снижает теплоотдачу на 15–20 %, а декоративная решетка с прорезями – на 10–15 %, в результате требуется добавлять секции радиатора, чтобы получить необходимое количество тепла;
• если радиатор окрашивается, то каждый последующий слой краски (после заводской окраски) снижает теплоотдачу.

Производя расчет необходимого количества секций радиатора, учитывайте вышеприведенные нюансы, и в вашем доме будет тепло. Заранее определите, будете ли вы помещать радиатор в декоративный короб, для какого именно помещения предназначен радиатор (наличие балкона, глубокой оконной ниши и т. д.) – и расчет окажется верен.

Если вы хотите обеспечить комфорт каждому обитателю загородного дома, то оптимальный выбор – батареи, снабженные терморегуляторами. С помощью терморегуляторов можно изменять количество теплоты, подающейся в радиатор, и, соответственно, охлаждать батарею или делать ее более горячей – по желанию. Терморегулятор поддерживает температуру отопительного прибора на заданном уровне, и если такими кранами снабжен каждый радиатор в каждой комнате, то можно регулировать температуру не только во всем доме, но и по-комнатно, в зависимости от желания и комфортности проживающих в данном помещении людей. Терморегуляторы могут быть ручными и автоматическими. Последние удобны тем, что не требуют внимания, а вполне самостоятельно поддерживают заданный температурный режим.

Не стоит экономить на отопительных приборах и приобретать подделку под известных производителей. В настоящее время на российском строительном рынке представлен широчайший выбор подделок радиаторов китайского и польского производства, и их качество отнюдь не соответствует желаемому, зато цена существенно ниже, чем у отопительных приборов известных марок. Но экономия на стадии покупки в этом случае приводит к проблемам и расходам на стадии эксплуатации, поэтому лучше не надеяться, что по теории вероятности вам достанется качественный радиатор и дешево.

Чтобы не приобрести подделку, требуйте у продавца сертификат качества и паспорт на радиатор (паспорт является одновременно и гарантийным талоном, и при его отсутствии следует отказаться от покупки).
