Бетонный «пирог»

Используются металлопластиковые трубы диаметром 12, 16, 17, 20 мм. Трубки заливаются бетоном.

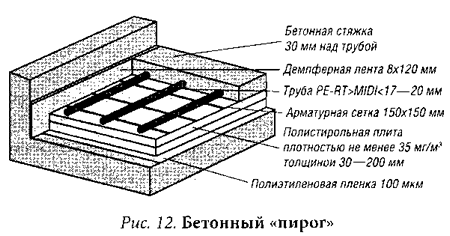

На железобетонное перекрытие укладывается пленка (гидроизоляция), на нее — теплоизоляционная плита. На теплоизоляционный слой укладывается арматурная сетка, на которой крепится система металлопластиковых трубок 0 17–20 мм. Все это закрепляется с помощью демпферной ленты, которая служит для компенсации теплового расширения бетонной стяжки, и сверху заливается слоем бетона толщиной 30 мм (рис. 12).

Настильный «пирог»

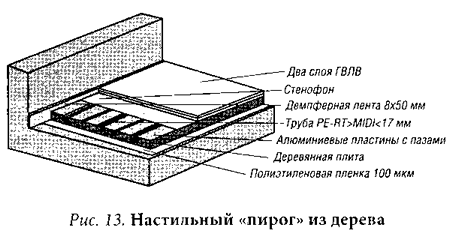

Такая конструкция используется, если нет возможности делать толстую бетонную стяжку. Основное отличие от бетонной стяжки — использование вместо бетона специальной алюминиевой пластины (рис. 13). Шаг укладки — 150–300 мм. Сверху обычно укладывают паркет, керамическую плитку, линолеум.

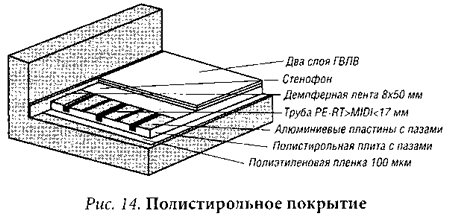

Разновидностью настильного «пирога» из дерева можно считать конструкцию теплого пола с использованием полистирольной плиты вместо деревянной (рис. 14).

Особое внимание при использовании водяного теплого пола стоит обратить на качество проектных решений и монтажных работ. Очевидно, что возможность протечек и повреждения труб в этом случае следует свести к минимуму.

Электрический теплый пол

Электрический подогрев пола (теплый пол) способен стать как основной, так и дополнительной (используемой совместно с другими нагревательными приборами) системой отопления, которую можно включить в любое время года, независимо от распорядка работы коммунальных предприятий. Источником тепла является нагревательный кабель. Он превращает пол в большую панель, равномерно излучающую тепло (рис. 15).

Кабель подключают к автоматическому терморегулятору (термостату), управляющему температурой воздуха в помещении. Этот прибор закрепляется на стене и является единственной видимой частью системы. Сведения о температуре в помещении поступают к нему от термодатчика, установленного в специальной гофрированной трубке (чтобы его можно было поменять при поломке) в плоскости заделки кабеля, непосредственно в корпусе терморегулятора или в любом удобном для хозяина месте.

В качестве основной система используется обычно в отдельно стоящих зданиях (коттеджах, дачах),

в том числе тех, которые невозможно подключить к центральному отоплению.

В зависимости от выбранной комплектации кабельная система обогрева обеспечит:

• обогрев помещения с автоматическим регулированием температуры воздуха;
• подогрев пола с автоматическим регулированием температуры. При этом необходимая температура легко и просто устанавливается на соответствующем регуляторе.

Нагревательный кабель монтируют в массиве пола, который превращается в источник тепла, а его поверхность — в большую рабочую панель, равномерно излучающую идеально комфортное для человека тепло. При этом температура пола вследствие равномерного распределения кабеля по всей его площади лишь на несколько градусов превышает температуру воздуха. Это существенно отличает кабельную систему обогрева от традиционных систем отопления, и ее применение гарантирует ряд существенных преимуществ по сравнению с ними.

Рис. 15. Типичная конструкция теплого пола

Отсутствуют радиаторы, подводящие трубопроводы, вентили, котлы и другое оборудование, портящее внешний вид. Отсутствуют раскаленные и просто горячие поверхности, при прикосновении к которым можно получить ожог. Появляется полная свобода расстановки мебели и внутреннего дизайна помещения, т. к. под установку радиаторов не теряется полезная площадь.

При использовании традиционных водяных или электрических радиаторов происходит конвективный теплообмен воздуха со строго ограниченной по площади поверхностью сосредоточенных источников тепла. Нагретый ими около пола воздух устремляется вверх. В результате возникают достаточно интенсивные потоки воздуха в виде прохладного сквозняка у ног и перемещения теплого воздуха у потолка.

Благодаря оптимальному с теплотехнической точки зрения расположению нагревательного элемента в полу создается комфортный для человека перепад температуры воздуха по высоте помещения и возможность с помощью автоматического регулятора снизить среднюю температуру в нем на 2–3 °C. Это означает снижение расхода тепла на обогрев на 18–20 %.

Система полностью автоматизирована и включается сразу же, как только температура воздуха в помещении (или пола — в зависимости от типа примененного регулятора) опускается ниже заданного значения.

Полная автономность в выборе температуры помещений дома позволяет дополнительно снизить расход тепла.

Кабельная система обогрева как дополнительная может быть использована и в помещениях с уже существующими системами отопления.

Одна и та же система обогрева может служить для обогрева одновременно двух или более рядом расположенных помещений при регулировании температуры в одном из них.

Система обогрева

В состав системы обогрева входят:

• нагревательный кабель;
• соединительные кабели;
• соединительная муфта;
• поворотная муфта;
• регулятор и датчик температуры;
• монтажные направляющие;
• теплоизоляционный материал;
• теплоотражающий экран.

При монтаже системы нагревательный кабель с помощью соединительных кабелей подключается через регулятор температуры к сети переменного тока.

С помощью монтажных направляющих кабель укладывают на основание пола, предварительно покрытое слоем теплоизоляционного материала (плиты из натуральной пробки) и теплоотражающим экраном (алюминиевая фольга), и заливают бетоном. На бетон укладывают внешнее декоративное покрытие (линолеум, паркет и др.) или облицовочные плитки.

Регулятор устанавливается на стене помещения и является единственной видимой частью системы.

Комплект монтажных принадлежностей и материалов является функционально полным. После его приобретения для монтажа системы остается только приготовить бетонный раствор. Вы можете приобрести как весь комплект системы обогрева, так и отдельные ее составляющие по собственному усмотрению.

Все составляющие части системы прошли всесторонние испытания в соответствии с целями их применения и строгий контроль качества в процессе производства. Эффективное износостойкое изоляционное покрытие нагревательного кабеля надежно предохраняет его от коррозии и износа.

При соблюдении инструкций и рекомендаций гарантируется надежная и длительная работа кабельной системы обогрева.

Нагревательный кабель является основным элементом системы обогрева. Вмонтированный в массив пола, при подключении к сети электропитания он выполняет функции теплоносителя вследствие эффекта выделения теплоты в проводнике с активным сопротивлением при пропускании по нему электрического тока.

Максимально допустимая рабочая температура кабеля 75 °C. Минимально допустимый диаметр изгиба кабеля составляет шесть диаметров поперечного сечения. Запрещается:

• удлинение или укорачивание нагревательного кабеля;
• подключение концов нагревательного кабеля непосредственно в сеть.

Соединительные кабели

Соединительные кабели служат для подсоединения нагревательного кабеля к терморегулятору и сети питания. Стандартная длина одного соединительного кабеля — 2 м. Соединительный кабель можно нарастить аналогичным по устройству кабелем с сечением провода от 1,5 до 2,5 мм².

На этикетке кабеля даются технические характеристики: напряжение питания; мощность кабеля; сопротивление.

Соединение с нагревательным кабелем производится с помощью соединительного кольца путем раздельного соединения проводов и металлических оплеток. Место соединения кабелей закрывают соединительными термостойкими муфтами, которые при монтаже кабеля должны быть размещены непосредственно в зоне нагрева (в бетонной стяжке).

Регулятор и датчик температуры

Управление обогревом в кабельных системах осуществляют с помощью автоматических регуляторов, которые обеспечивают точное и оптимальное регулирование температуры с точки зрения как комфорта, так и экономии энергии.

Питание нагревательного кабеля от сети (включение и отключение) производится через контактную систему регулятора. При первом включении системы обогрева в работу после ее монтажа или длительного отключения регулятор в результате продолжительного включения (либо многократных периодических включений) и, соответственно, интенсивного нагрева пола за счет выделяемого кабелем тепла доводит регулируемую температуру (воздуха в помещении или пола) до заданного значения и затем поддерживает ее на этом уровне путем периодических включений кабеля в сеть и его отключений.

В кабельной системе обогрева в комплекте с соответствующими датчиками могут использоваться:

• регулятор температуры воздуха (для обогрева помещений);
• регулятор температуры пола (для подогрева пола). В случае раздельного использования регулятора и датчика они комплектуются соединительным проводом.

Регулятор необходимо устанавливать в местах, исключающих попадание внутрь влаги, что увеличивает срок его службы. При установке системы обогрева в помещениях с повышенной влажностью регулятор необходимо выносить за пределы помещения. В этом случае применяют регулятор и датчик температуры раздельного исполнения. При выборе регулятора следует учитывать его коммутирующую способность. При необходимости питание нагревательного кабеля большой мощности можно осуществлять через управляемые регулятором магнитные пускатели (контакторы).

Возможно применение регуляторов с часовым механизмом, что позволяет заранее задавать требуемый температурный режим, переменный в течение дня или недели, без вмешательства извне. Применение подобных регуляторов повышает комфортность и способствует экономии электроэнергии.

Ограничитель диапазона регулируемой температуры смонтирован на обратной стороне регулировочного (установочного) лимба регулятора. На нем можно установить требуемый диапазон или конкретное значение температуры.

При монтаже подключение нагревательного кабеля к сети необходимо осуществлять через регулятор по прилагаемой к нему электрической схеме.

Регулятор температуры воздуха

Регулятор температуры воздуха применяют в кабельной системе при обогреве помещений, когда задается требуемая температура воздуха.

Регулятор имеет несколько исполнений:

• со встроенным датчиком температуры воздуха;
• с вынесенным датчиком температуры воздуха;
• со встроенным датчиком температуры воздуха и датчиком температуры пола.

Регулятор со встроенным датчиком температуры воздуха устанавливают непосредственно в обогреваемом помещении на высоте 1,5 м от поверхности пола в местах, не подверженных воздействию сквозняков, солнечных лучей, и вдали от других источников тепла. Вентиляционные пазы должны находиться сверху и снизу регулятора. Установка регулятора с вентиляционными пазами сбоку недопустима.

Регулятор с вынесенным датчиком температуры воздуха применяют при отсутствии возможности установки регулятора непосредственно в обогреваемом помещении. Это относится к случаю установки системы обогрева в удаленном помещении или в помещении с повышенной влажностью.

Регулятор со встроенным датчиком температуры воздуха и датчиком температуры пола применяют при укладке кабеля в деревянные и другие типы полов (например, в бетонные полы с толстым паркетным покрытием), где при регулировании температуры воздуха в помещении необходимо ограничивать температуру пола (при этом регулирование температуры пола не осуществляется).
