Отопительно-варочная печь со щитком

Общий вид, вертикальные разрезы, расход материалов на печь

Эта печь наиболее подходит для небольшого дома, поэтому такой вариант очень распространен (см. схему снизу слева).

Газы из топки идут через шкаф за боковую стенку и затем - заднюю в отверстие 50 х 125 мм. Чтобы лучше нагревался воздух у пола, устроен горизонтальный дымоход, куда попадают газы. Выше этот дымоход делится на три равных вертикальных. На схемах показана топка под каменный уголь, при другом топливе ее выкладывают из красного кирпича. На последнем ряду у плиты ставят металлический уголок.

Расход материалов для кладки печи (на печь от пола до трубы требуется):

Кирпич красный - 400 штук.
Кирпич огнеупорный (шамотный) - 25 штук.
Плита 410 х 710 мм - одна.
Духовой шкаф 300 х 365 х 450 мм - один.
Дверка топочная 210 х 250 мм - одна.
Дверка поддувала 140 х 140 мм - одна.
Дверки чистки небольшие - по потребности.
3адвижка с отверстием 120 х 210 мм - одна.
Металлический уголок - один.
Лист железа 500 х 750 мм - один.

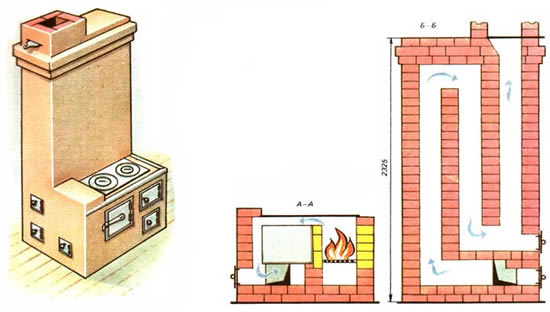

Отопительно-варочная печь со щитком

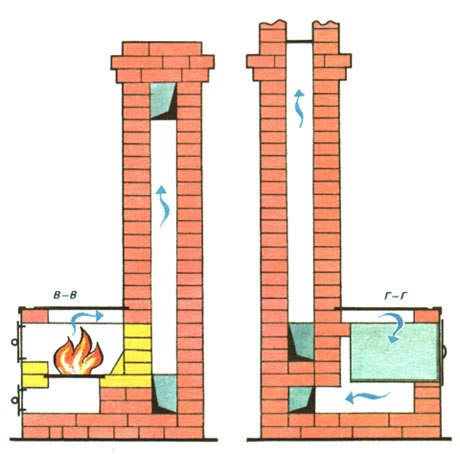

Вертикальные разрезы печи
