Битумные мастики

Битумные мастики. Вяжущими веществами, применяемыми для изготовления битумных мастик, являются искусственные нефтяные битумы, получаемые в результате переработки нефти и ее смолистых остатков.

Нефтяные битумы имеют черный или темно-бурый цвет, при нагревании меняют вязкость. В зависимости от вязкости их разделяют на твердые, полутвердые и жидкие. Твердые и полутвердые нефтяные битумы применяются для строительных и кровельных работ (изготовления кровельных и гидроизоляционных рулонных материалов, битумных мастик и лаков), а жидкие - в качестве пропиточного материала основы рулонных кровельных материалов. При использовании битумов необходимо умело выбрать марку битума, сочетания ее с условиями применения.

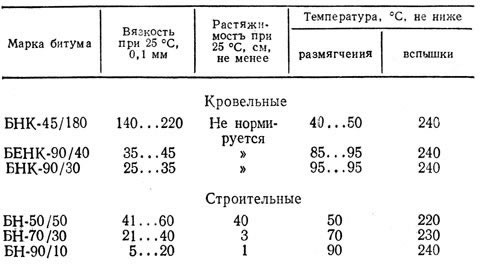

Марка битума устанавливается по основным его свойствам: вязкости, растяжимости, температуре размягчения и вспышки (см. таблицу ниже).

Вязкость характеризуется глубиной проникания иглы, мм. Чем больше глубина, тем меньше вязкость.

Растяжимость битума. Показателем является длина вытянутого образца в момент его разрыва, см.

Температура размягчения характеризует пригодность битума для использования в различных температурных условиях.

Температура вспышки - это та температура, которая является технологическим фактором при работе с битумом.

Нефтяные битумы хранят в специальных складах или под навесом, защищая их от действия солнечных лучей и атмосферных осадков.

Битумная мастика представляет собой однородную массу, состоящую из нефтяных битумов, наполнителей и добавок. Битумная мастика применяется для приклеивания и склеивания рулонных материалов при устройстве многослойных кровельных покрытий, гидроизоляции, мастичных кровель. Физико-механические свойства кровельной битумной горячей мастики приведены в таблице ниже.

* в обозначении марки буквы обозначают "мастика битумная кровельная и гидроизоляционная", а цифры - степень теплостойкости.

В зависимости от районов строительства и уклона кровель выбирается марка горячей битумной мастики.

Для северных районов при уклонах кровель от 0 до 2,5 % применяют марку МБК-Г-55, при уклоне 5 ...10 % - марку МБК-Г-75, при уклоне 10 ... 25 % - марку МБК-Г-85.

Для южных районов при уклонах кровель от 0 до 2,5 применяют марку МБК-Г-65, при уклоне 2,5 ... 10 % -марку МБК-Г-85, при уклоне 10 ... 25 % - марку МБК-Г-100, при устройстве водонаполненных кровель - марку МБК-Г-55.

Холодную битумную мастику получают, вводя в готовую битумную смесь органические растворители в соотношении (соляровое масло, лак, керосин) и пластификаторы, а также антисептики.

Соляровое масло растворяет битум и хорошо просачивается в основание рулонного материала. Поэтому холодные битумные мастики не только склеивают слои рулонных кровельных материалов, но и прочно склеивают полотно рулонного материала с основанием.

Холодные битумные мастики имеют ряд преимуществ перед горячей: из-за малой толщины наносимого слоя мастики снижается расход битума, с поверхности рулонного материала нет необходимости убирать мелкую минеральную посыпку, так как она, впитываясь мастикой, начинает играть роль наполнителя и, как следствие, повышается вязкость приклеивающего слоя.
