Конструкция крыш

Бесчердачные крыши

Бесчердачные крыши подразделяются на невентилируемые, частично вентилируемые и вентилируемые наружным воздухом.

Невентилируемые крыши применяют в тех случаях, когда исключается накопление влаги в покрытии в период эксплуатации. Такие покрытия могут выполняться с теплоизоляцией, совмещенной с несущей конструкцией.

Основными элементами совмещенной крыши являются настил, утеплитель, пароизоляция и кровля (см. схему ниже). Настил устраивают из железобетонных крупноразмерных плит различного вида. Пароизоляционный слой в виде одного или двух слоев рубероида или пергамина на мастике предусматривают для защиты теплоизоляции от увлажнения водяными парами, проникающими со стороны внутренних помещений. В качестве утеплителя применяют плитные и сыпучие теплоизоляционные материалы. Поверх теплоизоляции делают выравнивающий слой (стяжку) из цементного раствора. По стяжке устраивают кровлю. Ее выполняют из рулонных кровельных материалов в несколько слоев. Наклеивают их на холодную или горячую мастику. Для защиты гидроизоляционного ковра от повреждений делают защитный слой в виде насыпок из песка или мелкозернистого гравия, втопленного в верхний слой мастики, или слоя рубероида.

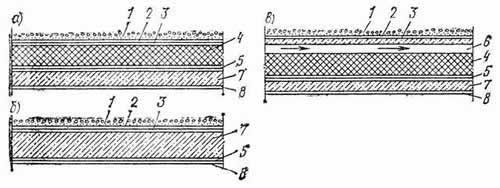

Совмещенные крыши

а, б - невентилируемая; в - вентилируемая; 1 - защитный слой; 2 - рулонный ковер; 3 - стяжка; 4 - термоизоляция; 5 - пароизоляция; 6 - вентилируемый канал; 7 - несущая конструкция; 8 - отделочный слой.

Невентилируемые крыши монтируются из сплошных или многослойных панелей. Изготовляемые в заводских условиях такие панели герметизируются наклейкой по верхней поверхности гидроизоляционного ковра, а снизу и по контуру панели - нанесением слоя окрасочной пароизоляции.

Частично вентилируемые крыши имеют в материале панели поры или каналы, расположенные в верхней толще панели.

Вентилируемые крыши имеют сплошные воздушные прослойки, осушающие покрытие зимой и предохраняющие его от перегрева солнечными лучами летом. Высота воздушной прослойки 200 ... 240 мм.

Конструкция совмещенной крыши состоит из нескольких слоев материалов: несущий элемент, например, железобетонная плита, которую снизу отделывают под потолок помещения верхнего этажа; пароизоляция из одного или двух слоев рубероида на мастике; утеплитель - плиты ячеистого бетона или засыпка из керамзита, шлака и подобных высокопористых материалов; кровля из рулонного материала, выполняемая из рубероида, толя и т.п.; защитный слой, выполняемый из мелкого гравия или просеянного шлака, втопленного в окрасочный слой битума.

При невентилируемой крыше по утеплителю устраивают стяжку из цемента. Если крыша невентилируемая, стяжка по утеплителю выполняется из цементного раствора.

Ограждение крыш состоит из стоек и подкосов и имеет вид поставленной вертикально стальной решетки. Стойки и подкосы имеют внизу отгибы - лапки, которыми они опираются на крышу. Крепление ограждений производится глухарями, забиваемыми в обрешетку кровли через отверстия в лапках стоек и подкосов.

Парапеты устраиваются в виде сплошной каменной стены с отверстиями у мест расположения водосточных труб.
