Конструкция крыш

Чердачные скатные крыши

Крыша чердачная скатная состоит из несущих конструкций и кровли. Между такой крышей и чердачным перекрытием находится чердак, используемый для размещения вентиляционных каналов (коробок), разводов трубопроводов и т.д. При значительных уклонах чердачные пространства нередко используются для встроенных в них помещений.

Высота чердака в самых низких местах, например у наружных стен, должна быть не менее 0,4 м для возможности периодического осмотра конструкций.

В чердак зимой через чердачные перекрытия из помещений верхнего этажа проникают тепло и влага. Чем теплее чердак и чем теплопроводнее материал кровли, тем больше образуется конденсата (инея). При повышении наружной температуры конденсат тает, вызывая загнивание деревянных конструкции и коррозию металлических элементов. Увлажнение чердака может происходить также в результате проникания влажного воздуха из лестничных клеток, в связи с чем важное значение приобретает плотность притвора дверей и люков, ведущих на чердак.

Весьма важным и эффективным мероприятием против увлажнения чердачного пространства является его проветривание. Для этого устраивают вентиляционные отверстия под карнизом (приточные отверстия) и в коньке (вытяжные отверстия), а также слуховые окна. Несущая часть состоит из стропил, ферм, прогонов, панелей и других элементов.

Несущие конструкции скатных крыш могут быть выполнены из железобетона, стали, дерева в виде стропил, строительных ферм и крупных панелей. Выбор конструкции крыши зависит от величины перекрываемых пролетов, уклона крыши, а также требований долговечности, огнестойкости и теплотехнических свойств (см. схему ниже). Наибольшее распространение получили наслонные и висячие стропила.

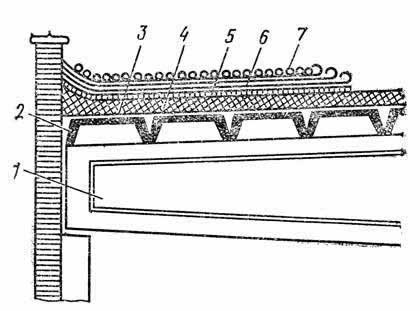

Односкатная крыша на ребристых панелях
Односкатная крыша на ребристых панелях

1 - ригель каркаса (балки, фермы); 2 - несущий элемент покрытия; 3 - пароизоляция; 4 - утеплитель; 5 - стяжка; 6 - кровля; 7 - защитный слой.

Наслонные стропила (см. схему ниже) состоят из стропильных ног, подкосов и стоек. Они опираются нижними концами стропильных ног на подстропильные брусья - мауэрлаты, а верхними - на горизонтальный брус, называемый верхним коньковым прогоном. Роль мауэрлатов заключается в том, чтобы создать удобную опору для нижних концов стропил. Верхний прогон поддерживается стойками, устанавливаемыми на внутренние опоры. Расстояние между стойками, несущими коньковые прогоны, принимают равным 3 ... 5 м.

Для увеличения продольной жесткости конструкций стропил ставят продольные подкосы, расположенные у каждой стойки. Если в здании имеются два ряда внутренних опор в виде продольных капитальных стен или столбов, колонн и других элементов, то укладывают два продольных прогона. Наслонные стропила применяют в зданиях при наличии промежуточных опор и пролетов размером до 16 м.

В последнее время получили распространение сборные деревянные наслонные стропила, заранее изготовленные на заводе. Комплект таких стропил состоит из отдельных конструктивных элементов и имеет сокращенное название - стропильный щит, стропильная ферма. Возможно такое устройство наслонных стропил из сборного железобетона.

Стропильные фермы применяют при устройстве крыш для зданий значительной ширины, не имеющих внутренних опор. Строительная ферма состоит из двух стропильных ног, соединенных затяжкой, которые воспринимают горизонтальную составляющую передаваемых на опору усилий (распор). При пролетах ферм 6 м и более врезают ригель, а при пролете до 12 м устанавливают бабку и подкосы, повышающие жесткость и уменьшающие прогиб стропильных ног (см. схему ниже).

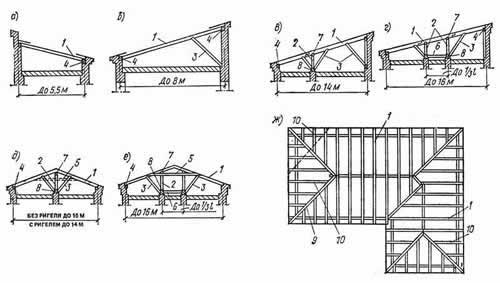

Наслонные стропила
Наслонные стропила

а - г - для односкатных крыш; д, е - для двускатных крыш; ж - план устройства стропил; 1 - стропильная нога; 2 - стойка; 3 - подкос; 4 - подстропильный брус; 5 – ригель; 6 - распорка; 7 - верхний прогон; 8 - лежень; 9 - диагональная нога; 10 - короткая стропильная нога.

Стропильные фермы для малоэтажного гражданского и сельского строительства изготавливают из брусьев и досок. Иногда элементы, воспринимающие растягивающие усилия в нижнем поясе или стойках, выполняют из стали. Такие фермы называют металлодеревянными.

При четырехскатных или более сложных формах крыш вводятся диагональные накосные стропильные ноги, образующие скаты треугольной формы в плане, так называемые вальмы.

Наслонные стропила выполняют из брусьев, досок и бревен. Шаг стропил принимают в зависимости от материала, из которого они изготовлены, типа кровли и сечения элементов обрешетки. При изготовлении стропил из брусьев толщиной 180 … 200 мм их ставят через 1,5 ... 2 м, а из пластин и досок - через 1 ... 1,5 м. В зданиях значительной ширины, когда длина стропильных ног достигает 8 м, необходимо устраивать промежуточные опоры на внутренних стенах. По этим стенам укладывают лежни, на них устанавливают стойки и подкосы, а затем устанавливают прогон, на который опираются стропильные ноги.

В местах пересечения скатов крыши наслонные стропила делают из диагональных и коротких стропильных ног.

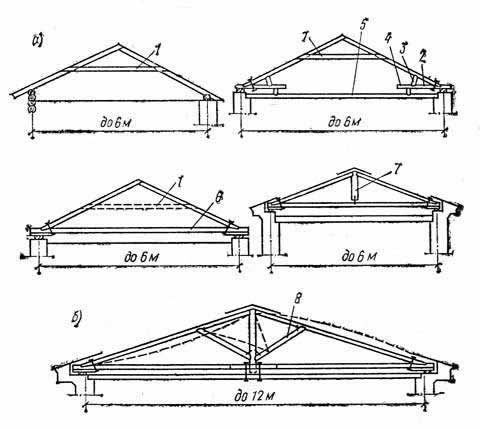

Стропильные фермы для двускатных крыш
Стропильные фермы для двускатных крыш

а - пролеты ферм 6 м и более; б - то же, 12 м: 1 - ригель; 2 - шпала; 3 - подкос; 4 - колодка: 5 - балки; 6 - затяжка; 7 - бабка; 8 - подкос.

Для предохранения крыши от сноса ветром часть стропильных ног привязывают к костылям, вбитым в наружные стены, скрутками из проволоки. Все сопряжения стропил крепят гвоздями, болтами, скобами.

Наслонные системы из железобетона состоят из железобетонных панелей, опертых вверху на коньковый железобетонный прогон, а внизу на наружные стены здания. Коньковый прогон поддерживается столбами, установленными через 4 ... 6 м.

Крупные панели из железобетона применяют для односкатных и двускатных крыш. Односкатные крыши устраивают на ребристых панелях размером 6,4 х 1,2 м. укладываемых с уклоном 5 %, двускатные крыши - с уклоном 7 ... 8 %.

В настоящее время для изготовления оснований из железобетона могут быть использованы сложные многокомпонентные вяжущие. Перед укладкой кровли по панелям устраивается цементная или асфальтовая стяжка.

При отсутствии промежуточных опор в малых пролетах зданий до 12 м применяют висячие стропила (см. схему ниже). Их изготавливают из тех же материалов, что и наслонные стропила, т.е. из брусьев, досок и бревен. Висячие стропила состоят из сропильных ног и затяжек. Верхние концы стропильных ног соединяют прорезным шипом, а нижние врубают лобовой врубкой в затяжку и крепят болтами.

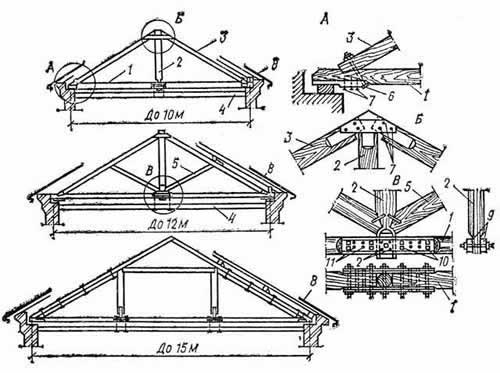

Деревянные висячие стропила
Деревянные висячие стропила

1- затяжка; 2 - подвеска, или бабка; 3 - стропильная нога; 4 - подвесное чердачное перекрытие; 5 - подкос; 6 - аварийный болт; 7 - гвозди; 8 - покрытие кровли; 9 - две накладки; 10 - болты; 11 - болтовые нагели.
