Опалубка стен

Опалубка стен (см. схему ниже) состоит из двух строго параллельных панелей, собранных из щитов. Расстояние между панелями должно равняться проектной толщина стены. При сборке опалубки толщину стены фиксируют временными распорками 6.

Сначала планируют основание, на котором будет собираться опалубка, после чего устанавливают направляющие доски 1. В проектном положении направляющие доски 1 крепят колышками 2, забиваемыми в грунт. Если направляющие доски кладут на бетонное основание, то их крепят гвоздями, забиваемыми в пробки 3, заранее уложенные в бетон. Кромки направляющих досок, обращенные к бетону, фрезеруют. Для стен толщиной до 500 мм опалубку собирают из щитов 4, поддерживаемых ребрами 5, а при стенах толщиной более 500 мм панели дополнительно скрепляют схватками 8. Боковое давление бетонной смеси воспринимается скруткой 7 или стяжными болтами. Стяжные болты перед установкой смазывают минеральным маслом, чтобы их легче было вынимать. По мере заполнения бетонной смесью пространства между панелями временные распорки 6 убирают. При установке опалубки стен надо проверить отвесом вертикальность установленных щитов, а шаблоном - расстояние между щитами.

Опалубка стен
Опалубка стен

а - доска направляющая, установленная на грунт, б - доска направляющая, установленная на бетонную подготовку, в - общий вид опалубки стены, г - ребро, собранное из двух досок; 1 - направляющая доска, 2 - колышек, 3 - пробка, 4 - щит стены, 5 - ребро, 6 - временная распорка, 7 - проволочная скрутка, 8 - схватка, 9 - брусок бетонный полый.

Применяются также термореактивные опалубочные щиты на основе разборно-переставной опалубки "Монолит", при использовании которых наряду с формованием можно производить тепловую обработку свежеуложенной бетонной смеси (электрообогрев). Щит опалубки (см. схему ниже) устроен так: на внутренней поверхности стальной палубы приварены кляммеры 3 из проволоки диаметром 3 мм, к которым крепятся электронагреватели 2.

К среднему поперечному ребру щита болтами прикрепляют кронштейн с вилочным разъемом 1, к которому подсоединяют концы электронагревателей. Над электронагревателями на расстоянии 10 ... 15 мм кладут отражательный экран 4 из тонкого алюминия, предназначенный для уменьшения теплопотерь. Внутренние промежутки щита заполняют утеплителем. Поверх утеплителя (шлаковойлочных плит) для его защиты от повреждений укладывают фанеру толщиной 4 ... 5 мм.

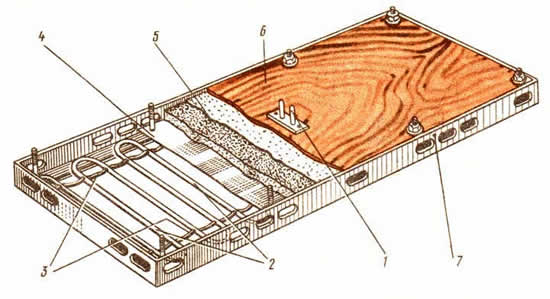

Опалубочный щит с термореактивным обогревом
Опалубочный щит с термореактивным обогревом

1 - вилочный разъем, 2 - электронагреватель, 3 - кляммеры, 4 - отражательный экран, 5 - утеплитель, 6 - защитная фанерная крышка с водостойким покрытием, 7 - каркас щита.

Питание электроэнергией опалубки осуществляется от понижающих трансформаторов через инвентарные распределительные устройства. Опалубку устанавливают на грунт, очищенный от мусора, снега, наледи и заранее отогретый. Примерно за полчаса до заполнения опалубки бетонной смесью включают электронагреватели. Размеры щитов 500 ... 600 х 1200 ... 1800 мм.

При монтаже опалубки необходимо обеспечить ее устойчивость с помощью стоек, опирая их на прочное основание и раскрепляя расшивинами. Ни в коем случае нельзя допускать, чтобы при бетонировании опалубка проседала, выпучивалась, т.е. деформировалась. Площадка для установки опалубки должна быть ровной, без бугров и впадин. При установке щитов надо следить за плотностью их примыкания друг к другу. До начала укладки арматуры опалубку осматривают и проверяют поверхности опалубки и их положение относительно проектных осей конструкций, правильность установки, крепления опалубки и установки пробок, закладных деталей, плотность соединения щитов и стыков.

Правильность размеров опалубки проверяют стальным метром, горизонтальность - уровнем, вертикальность коробов, колонн - отвесом. Готовую опалубку принимает мастер или прораб.

Перед установкой опалубку очищают от мусора, грязи, арматуру от ржавчины, имеющиеся щели в опалубке заделывают. Поверхности оборачиваемой опалубки смазывают смазкой.

Опалубку разбирают после достижения бетоном требуемой прочности по разрешению прораба те рабочие, которые будут повторно ее устанавливать. Разборку нужно производить осторожно, не нарушая целостности бетона и опалубки. Стойки, поддерживающие днище опалубки, снимают лишь после разборки боковой опалубки и осмотра распалубленных элементов и поддерживающих конструкций. Демонтаж термореактивной опалубки производят после отключения всех щитов от источников питания и изъятия коммутирующей разводки из рабочей зоны. Разобранные элементы опалубки осторожно снимают, очищают металлическими щетками от остатков бетона и освобождают от торчащих гвоздей.

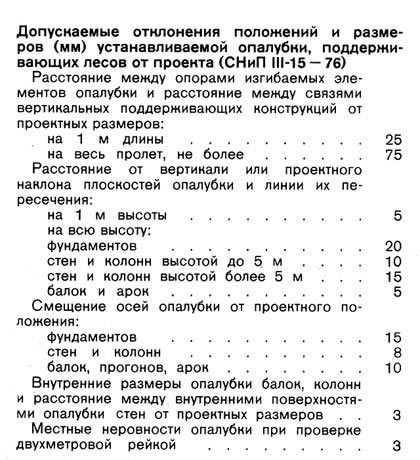

Допускаемые отклонения положений и размеров (мм) устанавливаемой опалубки, поддерживающих лесов от проекта (в соответствии со СНиП) приведены в таблице ниже:

Допускаемые отклонения положений и размеров устанавливаемой опалубки

Опалубку большей частью приходится устанавливать на высоте, поэтому при выполнении этой работы нужно строго соблюдать правила техники безопасности. При работе на высоте более 1,5 м без ограждений плотники должны быть обеспечены предохранительными поясами с карабинами. Работа по возведению опалубки на одной вертикали на двух ярусах разрешается только при устройстве навесов, которые защищают работающих ниже рабочих. Открытые проемы в стенах, находящихся на одной отметке с перекрытием, на котором ведутся работы по установке опалубки, должны быть ограждены. Щиты, доски следует укладывать так, чтобы острия гвоздей были обращены вниз. Разбирать опалубку можно с разрешения мастера, производителя работ, а опалубку для конструкций длиной более 6 м - с разрешения главного инженера организации. При разборке опалубки необходимо принять меры против возможного падения элементов опалубки.
