Сборка крыш

Сначала укладывают мауэрлаты (подстропильные брусья), которые должны быть проантисептированы или осмолены и обернуты после этого толем. Укладывают мауэрлаты по уровню, выверяя по горизонтали. По длине мауэрлаты сращивают вполдерева, скрепляя стык скобами.

Все соединения элементов стропил должны быть плотно пригнаны, без щелей и зазоров. Дощатые висячие стропила небольшого пролета собирают у здания на бойке либо на предприятии и ставят на место в собранном виде.

Стойку 1 со стропильной ногой 2 (см. схему ниже, поз. а) после прирезки соединяют скобами 3. При соединении подкосов 4 (см. схему ниже, поз. б) со стойкой 1 необходимо вначале прирезать их, подогнав к месту, а затем закрепить скобой 3. Стропильную ногу 2 с затяжкой 5 соединяют стяжным хомутом 6. Подкосы после прирезки и подгонки соединяют с нижним прогоном и стропильными ногами на гвоздях, скобах.

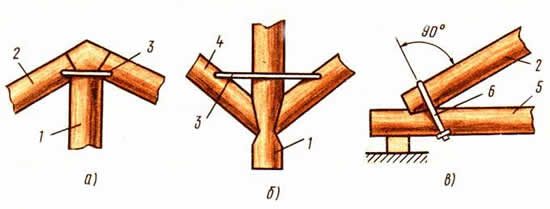

Крепление висячих стропил
Крепление висячих стропил

а - соединение стойки со стропильной ногой, б - соединение подкосов со стойкой, в - соединение стропильной ноги с затяжкой; 1 - стойка под стропила, 2 - стропильная нога, 3 - скоба, 4 - подкос под стропильную ногу, 5 - затяжка, 6 - стяжной хомут.

Устраивают наслонную стропильную систему так же, как и в домах каркасной конструкции. Обрешетку делают из брусков, двойного сплошного или разреженного настила из досок и крепят к стропилам гвоздями. Под мягкую кровлю из рубероида или толя обрешетку делают в виде сплошного настила из двух слоев досок (двойной настил), причем верхний слой называют защитным, а нижний - рабочим. Одинарный настил, сплошной или разреженный (зазор 20 ... 30 мм), используют как основание для покрытия из асбестоцементных плоских плиток. Обрешетку из брусков сечением 50 х 50 мм применяют как основание под черепицу, волнистые листы из стеклопластика, асбестоцементные волнистые листы.

Обрешетку и настил не доводят до дымовых труб на 130 мм. На карнизных свесах делают сплошной дощатый настил, а в разжелобках - шириной 800 мм. Для изготовления настилов используют древесину хвойных пород не ниже 3-го сорта, допускается применять древесину осины, ольхи, тополя.

Скаты кровель из асбестоцементных волнистых листов или плоских асбестоцементных плиток, черепицы, листовой стали покрывают рядами, начиная укладку от карниза к коньку и в направлении от правого ската к левому, располагая швы нахлестки листов или плиток с учетом стока воды.

Кровельные материалы из плиток укладывают правильными рядами со следующим напуском: для черепицы ленточной плоской при двухслойной укладке - 180 мм, при чешуйчатой укладке 80 ... 100 мм, а для пазовой черепицы - 70 мм. Для асбестоцементных волнистых листов обыкновенного профиля напуск должен быть 120 ... 140 мм, а для усиленного профиля - 200 мм, для плоских асбестоцементных плиток - 75 мм.

При укладке первого ряда кровельных материалов нужно, чтобы край свешивался за карнизную доску у асбестоцементных волнистых листов на 50 ... 100 мм, у плоских асбестоцементных плиток - на 30 мм, у черепицы - на 70 мм. Волнистые асбестоцементные листы и плитки крепят к обрешетке гвоздями.

Карнизные свесы, слуховые окна, разжелобки, примыкания к дымовым трубам в кровлях делают из листов оцинкованной стали, которые соединяют между собой двойным фальцем.

В зданиях, строящихся в лесоизбыточных районах, а также в сельской местности, при устройстве крыш используют круглый лес. Стропильные ноги из бревен до установки окантовывают и затем устанавливают так, чтобы с коньком бревно соединялось вершиной, а с мауэрлатом - комлем. При установке стропильных ног из бревен шаг между ними делают 1,5 ... 2 м, а из досок - 1 ... 1,5 м. Подкосы под стропила ставят у стоек или под стропильные ноги. Со стропильной ногой подкосы соединяют на лобовую врубку и крепят скобами. В рубленых домах стропила врезают в верхний венец бревен стен.

До установки в проектное положение в фермах нужно подтянуть болты и тяжи и устранить имеющиеся дефекты. Поднимают фермы и другие строительные конструкции краном. Фермы нужно стропить не менее чем в двух точках.

После строповки и проверки прочности крепления ферму поднимают на высоту до 1 м, вновь проверяют прочность крепления, после чего начинают подъем плавно, без резких движений со скоростью до 1,5 м/мин. С помощью расчалок регулируют правильность подъема фермы и предотвращают ее вращение. Поднимают ферму несколько выше проектных опор, после чего с помощью расчалок ее разворачивают так, чтобы при медленном опускании она встала в проектное положение.

Фермы устанавливают в проектное положение, начиная с крайних пролетов. Первую ферму после установки на место тщательно выверяют по горизонтали и вертикали и временно закрепляют. Каждая последующая ферма должна крепиться к ранее установленной связями.

В процессе монтажа надо следить за качеством выполнения работ, их соответствием проекту и правилам производства и приемки работ. Работы принимают путем осмотра, контрольных замеров.

Отклонения от проектного положения смонтированных несущих деревянных конструкций в соответствии со СНиП не должны превышать следующих величин: по длине конструкции ± 20 мм; по высоте ±10 мм; в расстояниях между осями конструкции ±10 мм; в смещении центра опорных узлов от центра опорных площадок ±10 мм.
