Монтаж перекрытий

Балочные перекрытия (см. схему ниже) состоят из балок 3, щитов 2 перекрытия, утеплителя (звукоизолятора) 7. Перед устройством перекрытий необходимо разбить оси укладываемых балок и проверить горизонтальность опор под их укладку. В том случае, когда кирпичные, бетонные опоры под укладку, балок имеют разницу в уровнях, необходимо ее устранить путем нанесения раствора на опоры и выравнивания их.

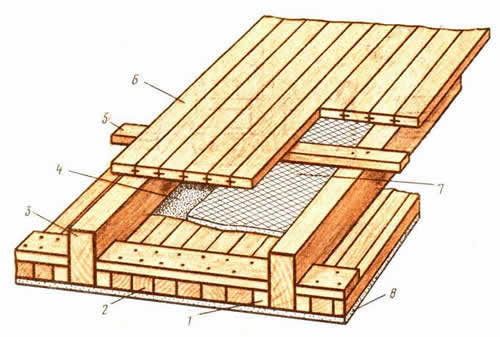

Междуэтажное деревянное перекрытие
Междуэтажное деревянное перекрытие

1 - черепной брусок балки, 2 - щиты перекрытий, 3 - балка, 4 - слой гидроизоляции (толь), 5 - лага, 6 - доски пола, 7 - слой звукоизоляции, 8 - листы гипсокартонные.

До укладки концы балок длиной 750 ... 800 мм, опирающиеся на стены (каменные), со всех сторон антисептируют пастой. Их можно покрыть смолой или битумом и обернуть двумя слоями толя или рубероида.

В отапливаемых каменных зданиях концы балок 3 (см. схему ниже) перекрытий укладывают в стену 1 на глубину 180 ... 200 мм и заделывают наглухо раствором 2, причем торец балок должен отстоять от стены не расстоянии 30 мм. Концы балок зарезают на "ус" (со скосом).

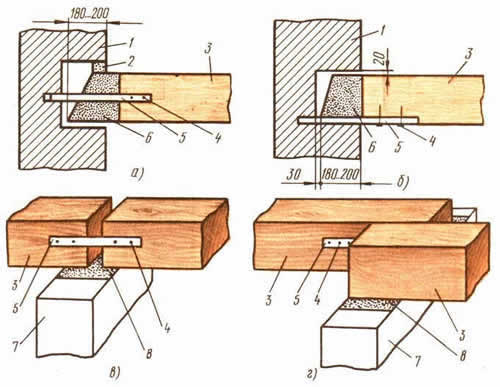

Опирание балок на стены
Укладка (опирание) балок на стены

а - на наружную стену при глухой заделке, б - на наружную стену при открытой заделке, в - на внутреннюю несущую стену впритык, г - на внутреннюю несущую стену вразбежку, 1 - наружная стена (каменная), 2 - слой раствора, 3 - балка, 4 - гвозди, 5 - анкер (накладка металлическая), 6 - два слоя толя на мастике, 7 - внутренняя несущая стена, 8 - слой толя на мастике.

При укладывании деревянных балок из сырой древесины на наружные каменные стены толщиной 65 см и более гнезда для балок не заделывают, а оставляют открытыми. В деревянных рубленых домах балки врубают между верхними венцами сковороднем или полусковороднем, что придает зданию большую устойчивость.

Балки кладут параллельно одна другой. Расстояние между ними проверяют шаблоном. Горизонтальность укладки балок выверяют уровнем. После укладки, выверки и закрепления балок гвоздями укладывают щиты перекрытия (наката). Щиты кладут между балками на черепные бруски и крепят к ним гвоздями, забиваемыми в планки щитов наискось.

После укладки и закрепления щитов по ним укладывают слой толя или рубероида, а по нему - утеплитель.

В панельных перекрытиях деревянные панели имеют ширину 600 и 1200 мм, длину 3000 и 3600 мм. Панели собирают в виде рам на гвоздях. Плиты (облицовку) к раме можно крепить на клею с гвоздевой запрессовкой. Гвоздями крепят плиты к раме с шагом 250 ... 300 мм, а при гвоздевой запрессовке без клея с шагом 100 ... 150 мм.

Конец панели нужно обрабатывать антисептической пастой и под него на стену уложить два слоя толя или рубероида на битумной мастике. Швы, образуемые между параллельно уложенными панелями, закрывают вкладышами. Панели укладывают так, чтобы их концы опирались на деревянные стены не менее чем на 60 мм, проверяют правильность укладки, после чего скрепляют их между собой гвоздями, забиваемыми наискось через вкладыш. Затем по ним настилают полы.
