Сборные деревянные дома заводского изготовления
Бревенчатые и брусчатые дома
Рубленые (бревенчатые) дома изготавливают из круглого леса
хвойных и лиственных пород. Дома, предназначенные для эксплуатации
при температуре воздуха -30 °С и выше,
изготовляют из бревен диаметром 22 ... 24 см, а при температуре ниже
-30 °С - из бревен диаметром 26 см и более.
Толщина бревен для устройства внутренних стен на 2 см меньше толщины
бревен для наружных стен. Бревна укладывают горизонтальными рядами и
соединяют в углах врубками. Систему стен из бревен, связанных между
собой, называют срубом. Каждый ряд бревен в срубе является венцом.
Нижний венец в срубе называют окладным.
Венцы соединяют между собой в паз и гребень. Во избежание затекания
дождевой воды в шов между бревнами паз выбирают в нижней части
бревна. Паз служит также для более плотного примыкания бревен друг к
другу по высоте, что в значительной мере уменьшает
воздухопроницаемость стен. Для бревен диаметром 22 ... 24 см делают
паз шириной 14 ... 16 см. Размечают продольные пазы вдоль или на
торцах бревна, после чего шнуром отбивают грани пазы и выбирают его
топором и долотом. Для получения венцов одинакового размера по
толщине бревна кладут попеременно комлями в разные стороны. При
изготовлении срубов большой длины бревна сращивают вертикальным
гребнем. В углах бревна соединяют с остатком или без остатка, в лапу
(см. схему ниже).
Для углового соединения лапу готовят следующим образом: конец бревна
обрабатывают топором на два канта, а затем на него накладывают
шаблон и после нанесения рисок пилой или топором образуют лапу.
Бревна для сруба не должны иметь гнили, большой кривизны и других
дефектов. Они должны быть окорены. Каждый венец сруба собирают
отдельно и размечают. Венцы для большей жесткости и устойчивости
соединяют вставными шипами, которые ставят по длине стены на
расстоянии 1,5 ... 2 м, а по высоте - в шахматном порядке. В
простенках шипы ставят в количестве не менее 2 шт. на расстоянии 15
... 20 см от края простенка. Гнезда под шипы делают глубиной 13 ...
14 см. Нижние венцы сруба антисептируют пастой. Собранный сруб
размечают путем нанесения порядковых номеров венцов на каждое бревно
венца.
Монтаж бревенчатого дома ведут следующим образом: (см. схему ниже,
поз. а): на фундамент (каменный) кладут два слоя толя, а на него
доску, покрытую битумом. На доске размечают окладной венец. Для
устранения воздухопроницаемости и более плотного прилегания бревен
друг к другу по высоте в пазах прокладывают паклю или сухой мох. При
уклад¬ке в паз пакли толщиной 10 мм часть ее свешивается по обе
стороны бревна на 30 ... 50 мм. Свешиваемую часть пакли после
сборки дома конопатят. Во избежание промерзания углы здания
необходимо также тщательно утеплить паклей. Пазы по периметру
оконных и дверных блоков, а также щели в стыках плотно конопатят.
По мере укладки бревен проверяют горизонтальность венцов (уровнем)
и вертикальность стен и углов (отвесом).
Балки перекрытий устанавливают в наружные стены путем врубки
сковороднем (см. схему ниже, поз. б), а во внутренние -
полусковороднем (см. схему ниже, поз. в).

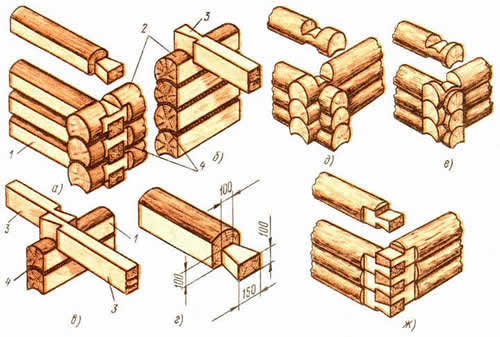

Соединение деталей рубленых стен
а - соединение внутренней стены с наружной, б - врубка балок в
венец наружной стены, в - врубка балок в венец внутренней стены, г -
деталь врубки бревна внутренней стены, д - угловое соединение в обло,
е - угловое соединение без остатка, ж - соединение в лапу без зуба
(угловое); 1 - внутренняя стена, 2 - наружная стена, 3 - балка, 4 -
пакля.
По окончании сборки стен здания по отвесу опиливают проемы окон и
дверей, которые отделывают коробками. Бруски коробок соединяют со
стенами в паз и гребень. Шов, образуемый между брусками коробок и
бревнами, конопатят, а затем закрывают наличниками.
После сборки стен, укладки балок перекрытий устраивают чердачное
перекрытие, крышу, настилают попы, делают отопление, освещение, а
также производят отделочные работы.
Брусчатые дома монтируют следующим образом. Поступающие
комплекты деталей домов в виде брусьев, прирезанных по длине,
готовых оконных и дверных блоков и других деталей и изделий
раскладывают в порядке очередности сборки у фундамента.
Фундаменты под наружные и внутренние несущие стены делают
столбчатыми бутобетонными или буронабивными. По фундаменту
устраивают кирпичный цоколь, на который после выравнивания
поверхности раствором и высыхания его кладут два слоя толя, ширина
которого более ширины бруса на 100 мм. По гидроизоляции из толя
укладывают обвязку из антисептированных досок толщиной 50 мм, по ним
слой минеральной ваты или антисептированной пакли, а по пакле
брусья.
Стены брусчатых домов делают из древесины хвойных пород. Наружные
стены домов, предназначенные для эксплуатации при температуре -30
°С, собирают из брусьев сечением 150 х 150
мм, а при температуре -40 °С – 150 х 180 или
180 х 180 мм.
Внутренние стены собирают из брусьев 4 (см. схему ниже) сечением 100
х 150 мм. Между каждым рядом брусьев по высоте укладывают слой
пакли. В углах брусья 1 собирают различными способами: вполдерева,
на шпонках или путем примыкания концов брусьев в шахматном порядке.
По длине брусья собирают на шпонках 3 или рейках. Нижние венцы
брусчатых стен антисептируют пастой. Стыки брусьев нижнего венца
располагают только на столбах фундамента.
Во избежание выпучивания стен брусья по высоте скрепляют нагелями 2
диаметром 25 ... 30 мм, которые ставят в шахматном порядке с шагом
1,5 м. Пазы между брусьями и по периметру оконных и дверных коробок
проконопачивают. Оконные коробки 6 соединяют со стенами на рейках 5.

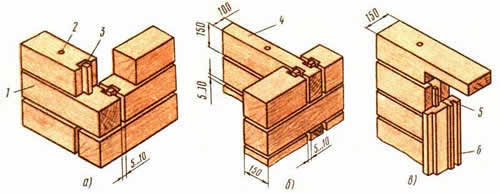

Сопряжение брусьев стен брусчатых домов
а - угловое соединение брусьев наружных стен, б - соединение
брусьев наружных и внутренних стен, в - соединение оконной коробки с
брусьями наружных стен; 1 - брус наружной стены, 2 - нагель длиной
400 мм, 3 - шпонка 32 х 50 ... 150 мм, 4 - брус внутренней стены, 5
- рейка по высоте оконной коробки сечением 32 х 50 мм, 6 - оконная
коробка.
Цокольное перекрытие состоит из кирпичных столбиков, на которые по
гидроизоляции кладут балки сечением 50 х 100 с шагом 600 мм, а по
ним доски пола.
Чердачные и междуэтажные перекрытия делают балочными с щитами
перекрытия и утеплителем из минераловатного войлока.
После устройства перекрытий приступают к монтажу крыши. Крыша
состоит из дощатых наклонных стропил, установленных с шагом 1,2 м.
По стропилам укладывают на гвоздях обрешетку, а по ней крепят
волнистые асбестоцементные листы.
Ввиду осадки здания стены и углы бревенчатых и брусчатых домов
второй раз конопатят, штукатурят или обшивают досками через 1 ... 2
года после окончания строительства.
