Изготовление и сборка оконных блоков

Окна деревянные для жилых и общественных зданий

Внутренние створки окон со стеклопакетами высотой более 1350 мм при ширине более 600 мм и высоте более 1000 мм и шириной более 850 мм навешивают на три петли. Для остекления внутренних створок и балконных дверей применяют клееные однокамерные стеклопакеты, а для остекления наружных створок и балконных дверей - оконное стекло толщиной 2,5 … 3 мм для жилых зданий и толщиной 3 … 4 мм - для общественных, Последовательность установки стеклопакетов и опорных, распорных и боковых прокладок показана на схеме ниже. Распорные прокладки имеют размер 5 х В х 50 мм, а опорная прокладка делается размером 5 х В х 100, где В - толщина стеклопакета.

Установка стеклопакетов в оконные блоки
Установка стеклопакетов в оконные блоки

а - расположение опорных и распорных прокладок, б - расположение боковых прокладок, в - последовательность работ по установке стеклопакетов; I - наклейка боковых прокладок, II - установка стеклопакета, распорных и опорных прокладок, III - нанесение пистолетом слоя нетвердеющей герметизирующей мастики вдоль торцов стеклопакетов, IV - установка боковых прокладок и штапиков, V - уплотнение зазоров мастикой посредством пистолетов; 1 - распорная прокладка, 2 - опорная прокладка, 3 - боковая прокладка, 4 - оконный переплет, 5 - стеклопакет, 6 - пистолет, 7 – штапик.

Клееные стеклопакеты состоят из двух или трех плоских листов стекла, соединенных по контуру таким образом, что между ними образуется герметически замкнутая камера с прослойкой осушенного воздуха, Стеклопакеты бывают трех типов: однокамерные (двухслойные) без обрамляющей рамки СПК1 (см. схему ниже, поз. а), однокамерные (двухслойные) с обрамляющей рамкой СПКР1 (см. схему ниже, поз. б), двухкамерные (трехслойные) без обрамляющей рамки СПК2 (см. схему ниже, поз. в), Стеклопакеты выпускаются высотой (длиной) 400 … 2550 мм, шириной 400 … 2950 мм и толщиной до 46 мм. Толщина стекол в стеклопакетах должна быть не менее 3 мм.

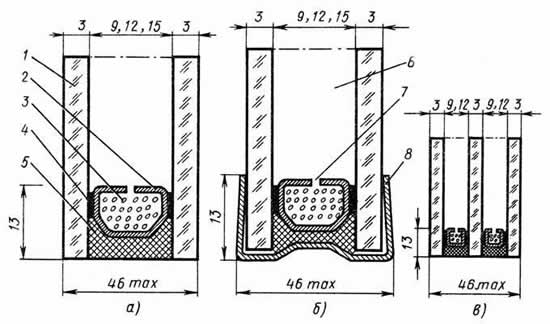

Типы стеклопакетов
Типы стеклопакетов

а - однокамерный СПК1, б - однокамерные СПКР1, в - двухкамерный СПК2: 1 - стекло, 2 - распорная рамка, 3 - влагопоглотитель, 4 - мастика нетвердеющая, 5 - вулканизирующий герметик, 6 - воздушная прослойка, 7 - дегидрационная щель, 8 - обрамляющая щель.

Стеклопакеты должны быть герметичными. Распорные и обрамляющие рамки изготовляют из алюминиевой ленты. Внутренняя полость распорной рамки для абсорбирования паров влаги из воздушного промежутка внутренней полости заполняется техническим силикагелем или цеолитом. Герметизация пакетов производится путем нанесения на боковую поверхность нетвердеющей мастики и заполнения торца пакета вулканизирующим герметиком. Применение стеклопакетов снижает стоимость работ по остеклению, улучшает звуко- и теплоизоляционные свойства окон. Однокамерные стеклопакеты могут применяться для остекления зданий при температуре наружного воздуха до – 40 °С, а двухкамерные - до – 50 °С.

Окна и балконные двери с тройным остеклением предназначены для жилых и общественных зданий, возводимых в климатических зонах с расчетной температурой наружного воздуха - 31 °С и ниже. Окна и балконные двери изготавливают с раздельно-спаренными переплетами и дверными полотнами: один переплет наружный - одинарный, а два внутренних - спаренных (см. схему ниже).

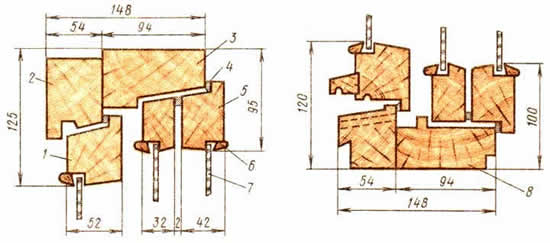

Окна деревянные с тройным остеклением для общественных зданий - сечения по притворам окон
Окна деревянные с тройным остеклением для общественных зданий (сечения по притворам окон):

1 - бруски наружной створки, 2 - брусок наружной коробки, 3 - брусок внутренней коробки, 4 - уплотняющая прокладка, 5 - внутренние спаренные переплеты, 6 - раскладки по стеклу, 7 - стекло, 8 - нижний брусок внутренней коробки.

Оконные и балконные блоки для жилых зданий имеют высоту 560, 860, 1160, 1460, 1760 мм, ширину - 570, 720, 870, 1170, 1320, 1470, 1770, 2070 мм; а для общественных зданий - высоту 1760, 2060, 2755 мм, ширину 870, 1170, 1320, 1470, 1770, 2070, 2370, 2680 мм.

Для отвода дождевой воды в нижнем бруске наружной коробки имеются отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов.

Внутренние створки высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей навешивают на три петли.

Для остекления окон и балконных дверей жилых зданий применяется стекло толщиной 2,5 ... 3 мм, общественных зданий - толщиной 3 ... 4 мм.
