Изготовление и сборка оконных блоков

Окна деревянные для жилых и общественных зданий

Окна деревянные для жилых и общественных зданий подразделяются на две серии: со спаренными переплетами и дверными полотнами (серия С) и с раздельными переплетами и дверными полотнами (серия Р).

Оконные блоки выпускают с неравными и равными створками, с форточками и фрамугами. Оконные блоки со спаренными и раздельными переплетами делают с наплавом (сечения по притворам окон даны на схеме ниже). Размеры оконных проемов для жилых и общественных зданий соответствуют модулю 1М, равному 100 мм.

Для жилых зданий размеры окон серий С и Р следующие: высота - 560, 860, 1160, 1460, 1760 мм; ширина - 570, 720, 870, 1170, 1320, 1470, 1770, 2070 мм; размеры балконных дверей: высота - 2175, 2375 мм, ширина - 720, 870 мм.

Для общественных зданий размеры окон серий С и Р следующие: высота - 1160; 1760, 2060 мм; ширина - 870, 1170, 1320, 1470, 1770, 2070, 2370, 2680 мм; размеры балконных дверей: высота - 2735 мм, ширина - 870, 1170 (для обеих серий), 1774 (для серии С) и 1778 мм (для серии Р). В оконных блоках со спаренными переплетами толщина наружной и внутренней створок одинаковая - 42 мм.

Окна для жилых и общественных зданий

а - сечения по притворам окон серии С, б - сечения по притворам окон серии Р; 1 - прорезь для отвода воды, 2 - уплотняющие прокладки.

Для повышения прочности концевые угловые соединения в открывающихся оконных и балконных створках, фрамугах и жалюзи крепят металлическими угольниками, которые устанавливают на четырех углах створок, фрамуг, жалюзи высотой более 1,5 м или шириной более 0,8 м, на двух верхних углах при ширине створок фрамуг и жалюзи от 0,6 до 0,8 м; на двух верхних углах наружных створок, балконных дверей раздельной и спаренной конструкции; на четырех углах створок, фрамуг, форточек, клапанов и жалюзи всех размеров при угловых соединениях на зубчатых шипах.

Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами делают прорези шириной 12 мм, располагаемые на расстоянии 50 мм от вертикальных брусков, коробок, импостов, а под форточными створками одну прорезь по середине форточки. Створки серии С высотой более 1400 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 900 мм навешивают на три петли.

Для снижения воздухопроницаемости по периметру притвора в переп¬летах устанавливают уплотняющие прокладки из шерстяного шнура, пенополиуретана и др. Прокладки должны быть упругими, прочными, свето- и морозостойкими. Пенополиуретановые прокладки приклеивают мастикой повышенной водостойкости. Шерстяной шнур крепят к наплаву мелкими оцинкованными гвоздями длиной 10 ... 15 мм с шагом 150 ... 200 мм.

Оконные блоки деревянные со спаренными створками, вращающимися на средних осях (см. схему ниже), подразделяются на два типа: вращающиеся на средних горизонтальных осях среднеподвесные ОСГ, имеющие дополнительно вентиляционные клапаны (см. схему ниже, поз. а), окно без клапана и фрамуги (см. схему ниже, поз. б) или верхние фрамуги (см. схему ниже, поз. в), и окна со створками, вращающимися на средних вертикальных осях среднеповоротные ОСВ.

Окна деревянные спаренные с вращающимися створками на средней горизонтальной оси типа ОСГ

а - окно с клапаном, б - окно без клапана и фрамуги, в - окно с фрамугой; 1 - брусок коробки, 2 - уплотняющая прокладка, 3 - клапан, 4 - вертикальный импост, 5 - бруски спаренных створок, 6 - стекло.

В жилых и общественных зданиях в районах с расчетной температурой воздуха ниже - З0 °С применяют окна (см. схему ниже) с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках. Для жилых зданий оконные блоки имеют высоту 860, 1460 мм, ширину 570, 720, 870, 1170, 1320, 1470, 1770 и 2070 мм, балконные двери - высоту 2175 мм и ширину 720 и 870 мм. Для общественных зданий оконные блоки имеют высоту 1160, 1760 и 2060 мм, ширину 870, 1170,1320 и 1470 мм, балконные двери - высоту 2375 и 2755 мм, ширину 870 и 1170 мм.

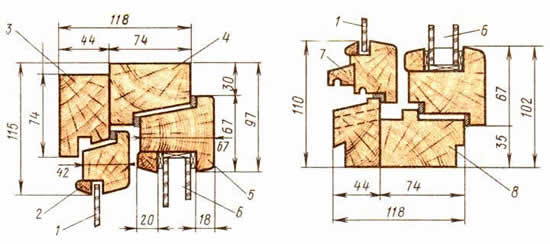

Оконные блоки со стеклопакетами и стеклами для жилых зданий - сечения по притворам:

1 - стекло, 2 - раскладка по стеклу, 3 - брусок наружной коробки, 4 - брусок внутренней коробки, 5 - брусок внутренней створки, 6 - стеклопакет, 7 - отлив, 8 - брусок нижней коробки.
