Шипорезные станки
Шипорезные станки бывают одно- и двусторонние.
Односторонний рамный шипорезный станок состоит из чугунной станины,
на которой расположены суппорты с четырьмя режущими головками в
следующем порядке: пильная головка для торцевания брусков,
шипорезные головки (торцовые фрезы), образующие шип, и проушечная
головка для выборки проушин. Обрабатываемые бруски подаются
механизированной кареткой, приводимой в движение гидроприводом.
Направляющую линейку устанавливают перпендикулярно направлению
подачи. Обрабатываемые бруски плотно укладывают на каретку и
закрепляют прижимом. Подавать каретку к режущим головкам надо плавно
с одинаковой скоростью.
При смещении прижимной линейки получается выборка шипа не в угол;
при неправильной установке шипорезной головки образуется конусность
шипа. Если проушина смещена по высоте, то проушечный диск смещен по
высоте. На одностороннем станке шипы и проушины зарезают с одной
стороны бруска, а на двустороннем - одновременно с обеих сторон.
На станине двустороннего шипорезного рамного станка (см. схему ниже)
расположены две колонки с суппортами, цепной и прижимной конвейеры.
Левая колонка неподвижная, а правая - подвижная. В зависимости от
длины обрабатываемых брусков правую колонку передвигают по
направляющим станины посредством механизма передвижения. На каждой
колонке смонтировано по четыре суппорта с электродвигателями, на
которых расположены пильные головки 4, а также несущие направляющие
балки цепного конвейера и механизм прижима. Бруски для зарезки
шипов кладут на конвейерные цепи 1. Во избежание вибрации
отрабатываемые бруски сверху прижимаются гусеницами 2. Уложенные на
цепи бруски, продвигаясь мимо пильных и шипорезных головок,
обрабатываются, т.е. производятся торцевание, зарезка шипов и
проушин.
Режущие головки, механизм подачи и другие движущиеся механизмы
ограждают защитными кожухами. Станок должен быть оборудован кнопкой
для одновременного выключения режущих головок механизма подачи.

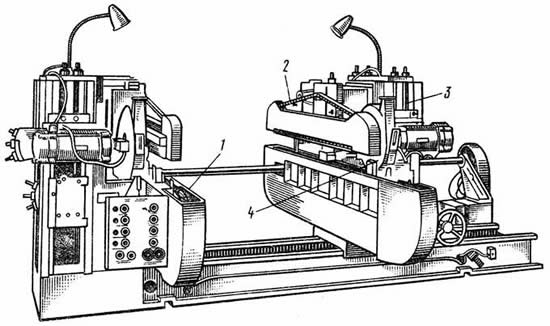

Двусторонний шипорезный станок
1 - конвейерные цепи, 2 - прижимные гусеницы, 3 - шпиндель фрез, 4 - пильные головки.
