Продольно-фрезерные деревообрабатывающие станки
Четырехсторонние продольно-фрезерные станки
Четырехсторонние продольно-фрезерные станки состоят
из чугунной массивной станины, на которой расположены стол и
механизмы резания и подачи. Механизм резания состоит из двух или
трех горизонтальных ножевых валов и двух вертикальных. В
четырехсторонних продольно-фрезерных станках применяется
вальцово-гусеничный механизм подачи. На станке имеются направляющие
линейки, механизм прижима, обеспечивающие правильное продвижение
материала по станку без вибрации.
На станке С16-4А обрабатывают детали столярных изделий, шкафов,
плинтусы, наличники, на станках С26-2М, С25-2А - бруски оконных и
дверных коробок, доски для покрытия пола, детали фронтона, веранды и
др. Четырехсторонний продольно-фрезерный станок (см. схему ниже)
состоит из чугунной станины, на которой расположены стол, механизмы
резания и подачи, приводимые в движение от электродвигателей.
Механизм резания состоит из двух или трех горизонтальных ножевых
валов и двух вертикальных, механизм подачи - из вальцово-гусеничной
системы.

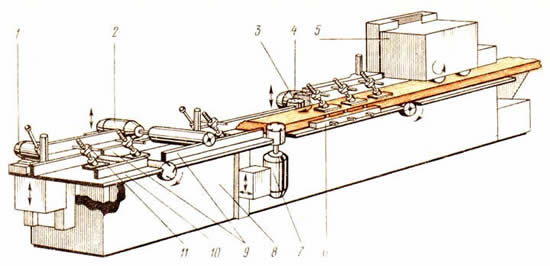

Четырехсторонний продольно-фрезерный станок
1 - суппорт пятого нижнего вала, 2 - суппорт
верхнего горизонтального шпинделя, 3 - суппорт правого вертикального
шпинделя, 4 - суппорт нижнего горизонтального шпинделя, 5 - механизм
подачи, 6 - прижимное горизонтальное устройство, 7 - суппорт левого
вертикального шпинделя, 8 - станина, 9 - направляющая линейка, 10 -
опорная плита, 11 - прижим.
До начала работы устанавливают заточенный инструмент (ножи, фрезы),
после чего по образцу детали настраивают подающий механизм, линейки,
упоры, прижимы.
Прижимные механизмы (ролики, линейки и др.) устанавливают таким
образом, чтобы обрабатываемый брусок мог свободно проходить в станок
и не вибрировать. Подающие валики (верхние) регулируют так, чтобы в
опущенном состоянии брусок мог под ними проходить.
После настройки пропускают через станок несколько брусков и
определив, что геометрические размеры правильны и качество обработки
соответствует требованиям, приступают к работе. Подают заготовки в
станок торец в торец. Короткие детали обрабатывают в кратных
размерах и затем торцуют.
Неровная поверхность при фрезеровании получается при вибрации станка
и неотрегулированных ножевых валах. Выхваты на концах образуются
при обработке изогнутых заготовок и плохой регулировке прижимов,
искажение профиля - при неправильной установке ножей на
вертикальных головках. Несоответствие паза и гребня получается при
неточной установке фрез или неточной их заточке. Работать на станке
без ограждений не допускается. Регулировать, налаживать и чистить
станок следует после его остановки.
