Сопряжения деревянных элементов

Угловые соединения деревянных элементов

Угловые соединения. Соединение брусьев, бревен под углом применяют при возведении брусовых или рубленых стен, устройстве верхней и нижней обвязок в каркасных домах и других деревянных конструкциях.

Основными видами плотничных соединений являются соединения вполдерева, вполулапу, шиповое угловое сковороднем.

Врубка вполдерева (см. схему ниже, поз. а) выполняется путем вырубки или срезки половины толщины на концах соединяемых брусьев, После вырубки концы сое¬диняют под прямым углом.

Соединение вполулапу (см. схему ниже, поз. б) получается при зарезке на концах брусьев наклонных плоскостей. Обработанные концы брусьев плотно соединяют. Врубка угловым сковороднем выполняется так же, как и врубка вполдерева, но дополнительно в одном из брусьев выпиливается часть древесины (см. схему ниже, поз. г).

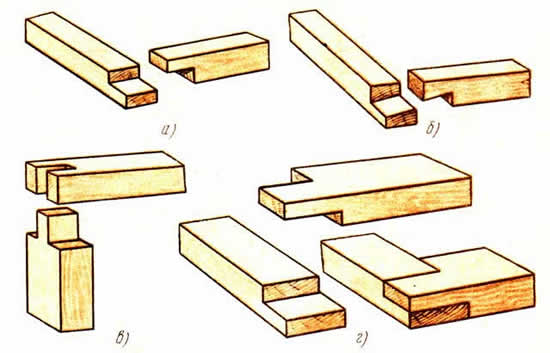

Соединение брусьев под углом
Соединение брусьев под углом

а - вполдерева, б - вполулапу, в - шиповое, г - угловое сковороднем.
