Сопряжения деревянных элементов

Лесоматериалы - брусья, бруски, доски - имеют определенную длину, ширину, толщину. Между тем в строительстве применяются элементы конструкций, имеющих большую длину, ширину, толщину, поэтому для получения элементов нужных размеров лесоматериалы соединяют по длине, ширине, толщине и высоте с помощью врубок. Врубки применяют при изготовлении балок, ферм, элементов рубленых и брусчатых домов и др. Врубки на стройках выполняют по разметке вручную или с помощью ручного электрифицированного инструмента.

Соединения должны быть надежными и прочными в процессе эксплуатации, технологичными в изготовлении, выполнены тщательно, с пригонкой в месте сопряжений.


Соединения деревянных элементов по ширине

Соединения по ширине. При соединении узких досок получают щиты нужных размеров. Соединение может производиться различными способами: из узких досок или реек на гладкую фугу, в четверть, на рейку, в паз и гребень прямоугольный и треугольный и в "ласточкин хвост" (см. схему ниже). При соединении на гладкую фугу (см. схему ниже, поз. а) каждую доску или рейку, соединяемую в щит, называют делянкой, а шов, образуемый при соединении делянок, - фугой. Во избежание коробления делянки по направлению волокон подбирают таким образом, чтобы соединяемые кромки были одноименны, т.е. заболонь к заболони, сердцевина к сердцевине, а соседние пласти - взаимно противоположны.

Для получения качественной делянки кромки ее фугуют строго под прямым углом к пласти. Если при соединении кромок смежных делянок не обнаруживается просветов, то прифуговка выполнена качественно.

При соединении "на рейку" (см. схему ниже, поз. б) по кромкам делянок выбирают пазы, в которые вставляют рейки, соединяющие между собой делянки. Ширина паза и толщина рейки должны составлять 1/3 толщины делянки.

При соединении в четверть (см. схему ниже, поз. в) в соединяемых делянках выбирают по всей длине четверти. Глубина и ширина четверти обычно составляют половину толщины делянки.

Соединение в паз и гребень (см. схему ниже, поз. г, д) производят путем отбора по всей длине кромки с одной стороны делянки паза, а с другой - гребня. Соединение в паз и гребень используют при изготовлении досок для покрытия полов, устройства подшивных потолков, изготовления подоконных досок, обшивок и др. Шипы в "ласточкин хвост" (см. схему ниже, поз. е) применяются в ящичных соединениях.

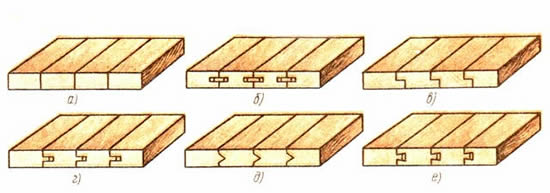

Соединение досок в щиты

а - на гладкую фугу, б - на рейку, в - в четверть, г - в паз и гребень, д - в паз и треугольный гребень, е - в"ласточкин хвост".

Чтобы щиты не коробились, их соединяют на шпонки (см. схему ниже, поз. а), а крепят наконечниками в паз и гребень (см. схему ниже, поз. б) с вклейкой рейки в торец. Вклеенные рейки могут быть прямоугольные (см. схему ниже, поз. в), треугольные (см. схему ниже, поз. г) и наклеенные (см. схему ниже, поз. д).

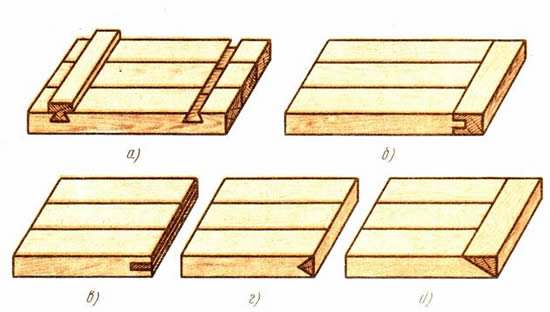

Соединения, применяемые при сборке щитов

а - со шпонками, б - с наконечником в паз и гребень, в - с вклеенной рейкой в торец, г - с вклеенной треугольной рейкой, д - с наклеенной треугольной рейкой.
