Вытяжные трубы

Металлические трубы высотой до 60 м собирают на месте монтажа из заранее заготовленных секций (колец) в цельную конструкцию и затем устанавливают на фундамент методом поворота с применением мачт или порталов.

При необходимости конструкцию дополнительно усиливают, если она не рассчитана на усилия, возникающие при подъеме цельной трубы.

Секции длиной 8 ... 9 м соединяют при сборке трубы на болтах через фланцы или на сварке.

При большой высоте вытяжные трубы устанавливают, как правило, в предварительно возведенном стальном или монолитном железобетонном каркасе.

Монтаж труб при этом выполняют методом подращивания снизу.

Применяют также комбинированный метод, при котором нижние секции каркаса трубы на высоту 20 ... 50 м монтируют гусеничными кранами. Остальную часть возводят ползучим полноповоротным краном или траверсой, устанавливаемой на смонтированной верхней секции трубы.

Во втором случае в смонтированной нижней части каркаса устанавливают верхнюю часть трубы (35 м), на оголовке которой закрепляют равноплечую траверсу с двумя грузовыми тележками. Далее каркас и трубу монтируют поочередно ярусами (см. схему слева): каркас - методом наращивания сверху, а трубу - подращиванием снизу.

После монтажа каждого яруса элементов каркаса (укрупненными плоскими панелями) трубу поднимают с помощью двух полиспастов и подращивают к ней очередную секцию длиной 10 м.

Затем монтируют следующий ярус каркаса, поднимают трубу, подращивают ее и так продолжают до полного завершения монтажа трубы.

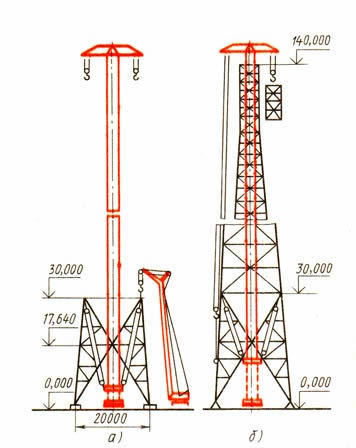

Слева: Схема монтажа вытяжной трубы.

Пояснения к схеме: а - первый этап, б - последующий монтаж траверсой

Сборные железобетонные вытяжные трубы высотой до 60 м возводят из кольцевых блоков-царг, соединяемых между собой высокопрочными болтами (шпильками) (см. схему слева, поз. а, б).

Цилиндрические царги из жаростойкого бетона армированы кольцевой и вертикальной арматурой; их изготовляют высотой 1800 ... 3000 мм, толщина стенки в нижней части трубы 180 м, в верхней 90 м.

Доставленные с завода царги устанавливают в зоне монтажа на деревянные подкладки в один ярус и монтируют стреловым краном или краном-укосиной 4, которую закрепляют за ствол трубы кольцами 6 и подращивают снизу по мере монтажа трубы.

Перед монтажом на царге устанавливают ходовую лестницу и опорное кольцо 6 для крепления крана-укосины.

Между собой царги стыкуют стальными шпильками 11, для этой цели в царгах сделаны ниши 10.

После стыковки ниши заделывают жаростойким бетоном, а швы между царгами зачеканивают цементно-шамотным раствором.

Толщина горизонтального шва не должна превышать 20 мм.

Вертикальности царги добиваются с помощью металлических пластин.

Шпильки затягивают одновременно с двух противоположных сторон и контролируют натяжение динамометрическим ключом.

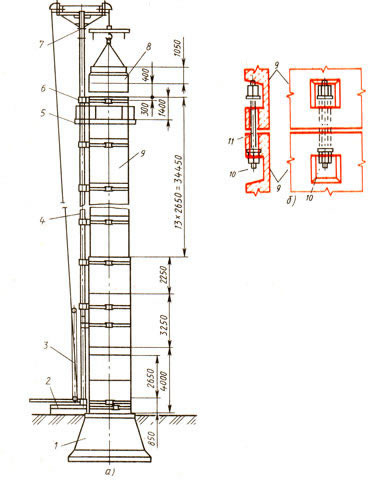

На схеме слева: Монтаж сборной железобетонной трубы.

Пояснения к схеме: а - порядок монтажа, б - узел соединения царг; 1 - фундамент, 2 - опорная рама, 3 - стойка для подъема мачты крана, 4 - мачта крана, 5 - переставная монтажная площадка, 6 - опорное кольцо, 7 - рабочий оголовок укосины, 8 - головка трубы, 9 - рядовая царга трубы, 10 - ниша для стяжной шпильки, 11 - шпилька.
