Секционные и модульные здания из легких металлических конструкций

Здания с покрытием типа "Москва"

Здания с покрытием типа "Москва". Унифицированные здания и модули с покрытиями типа "Москва" имеют структурную конструкцию покрытия (см. схему ниже). Размеры зданий кратны размерам блоков покрытия. Применяют блоки размерами в плане 12 х 18 и 12 х 24 м.

Структурный блок покрытия представляет собой складчатую конструкцию с наклонными продольными фермами, у которых верхние пояса 1 из прокатных балок, а раскосы 3 и нижний пояс 4 - из уголков. Продольные фермы опираются на наклонные торцовые фермы, которые выполняют роль подстропильных ферм. Верхние пояса, располагаемые через 3 м, позволяют крепить к ним профилированный настил без прогонов. Структурные покрытия "Москва" имеют только болтовые монтажные соединения.

Блоки покрытия собирают на стендах непосредственно в зоне монтажа, а при конвейерно-блочном монтаже - на сборочном конвейере. Последовательность сборки блока следующая: устанавливают торцовые фермы, элементы нижнего пояса 4, элементы верхнего пояса 1, закрепляют наклонные элементы 3, примыкающие к нижним и верхним поясам. После выверки и закрепления всех элементов укладывают стальной профилированный настил кровли.

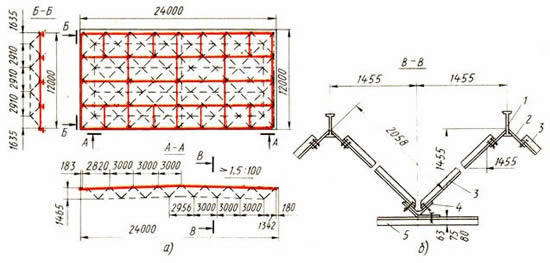

Структурный блок покрытия типа "Москва"

а - схема блока, б - узлы конструкции блока; 1 - верхний продольный пояс, 2 - листовая фасонка, 3 - раскос, 4 - нижний продольный пояс, 5 - распорка нижнего пояса.

Блоки покрытия монтируют стреловыми самоходными кранами. Пространственную траверсу (см. схему ниже) стропят за опорные узлы торцовых (подстропильных) ферм. Стропы закрепляют в четырех узловых точках. Для закрепления захватных устройств в опорных узлах торцовых ферм сделаны дополнительные фасонки с отверстиями.

Покрытия монтируют укрупненными блоками размером 12 х 18 м. Предварительно устанавливают колонны зданий, затем на них в проектное положение устанавливают блоки покрытия и прикрепляют их к оголовкам колонн анкерными болтами.

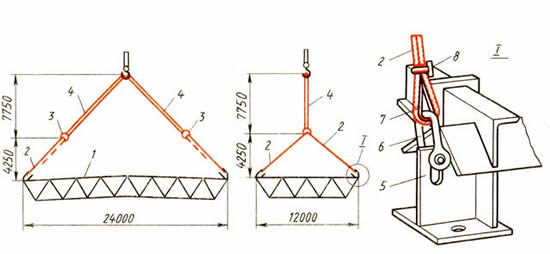

Схема строповки укрупненного блока типа "Москва"

1 - структурный блок, 2 - строп, 3 - разъемная подвеска, 4 - универсальный строп, 5 - опорный узел блока, 6 - такелажная скоба, 7 - коуш, 8 - сжим каната.
