Принудительный монтаж перегородок

Принудительный монтаж перегородок. Принудительные методы монтажа менее трудоемки и позволяют эффективнее использовать монтажный кран. Суть этих методов состоит в том, что сначала на середине захватки, чаще в зоне лестничной клетки, монтируют панели, образующие ячейку, способом свободной установки или пользуясь жесткими (базовыми) кондукторами. После выверки всех деталей ячейки с помощью геодезических приборов и окончательного их закрепления последовательно устанавливают рядовые панели поперечных стен, используя систему связей с элементами фиксации.

Рассмотрим вариант принудительного монтажа с использованием групповой оснастки, при котором для фиксации положения низа устанавливаемых панелей применяют стальные ленты (см. схему ниже, поз. а ... в) с упорами, закрепляемыми в отверстиях ленты. Расстояние между отверстиями в ленте точно соответствует проектному шагу .панелей-перегородок в здании.

До начала монтажа панелей стальные ленты 4 укладывают на всю длину захватки, по две ленты на каждой половине ширины здания (перпендикулярно устанавливаемым панелям стен-перегородок) (см. схему ниже, поз. а). Концы лент зажимают в натяжных муфтах 6, закрепленных крюками в отверстиях плит перекрытия (см. схему ниже, поз. б). Винтами муфт 6 ленты натягивают так, чтобы риски на ленте совмещались с рисками базовых осей панелей-перегородок.

В отверстия ленты устанавливают упоры (см. схему ниже, поз. в) и плотно закрепляют их зажимными винтами 5 колодки 8. При этом упорный фиксатор 9 должен точно фиксировать положение грани панели-перегородки. При установке панели проектное положение ее низа достигается доведением грани панели ломиком до фиксатора упора. Однако надо следить, чтобы фиксатор не заклинивался при излишнем нажиме на панель монтажным ломиком. Для свободного извлечения ленты из-под панелей раствор в местах ее прохождения не укладывают. В результате обеспечивается точная фиксация низа панели без геодезической разбивки поперечных осей - достаточно перенесения только базовых осей и точного закрепления ленты и упоров.

Установка низа панелей стен-перегородок с помощью стальной ленты

а - схема установки, б - крепление ленты, в - фиксация панели упором; 1 - панель перекрытия, 2 - панель-перегородка, 3 - упор, 4 - стальная лента, 5 - зажимный винт, 6 - натяжная муфта, 7 - отверстие в панели перекрытия, 8 - съемная колодка, 9 - упорный фиксатор.

Для фиксирования в проектном положении верха панелей можно применять горизонтальные связи с упорами (см. схему ниже, поз. а ... в), которые навешивают сверху на панели, или горизонтальные связи-штанги, которые пропускают через отверстия панелей, оставляемые при их изготовлении.

Горизонтальные связи, устанавливаемые по верху панелей, подразделяются на двусторонние и односторонние. Двусторонние навешивают только в первом пролете после базовой панели, односторонние - во всех остальных. Односторонняя горизонтальная связь (см. схему ниже, поз. а) представляет собой штангу 4, к одному концу которой приварено два хомута 1 и 2 соответственно с неподвижным и подвижным упорами. Над неподвижным упором расположен штырь, на который надевается планка хомута 6 другой горизонтальной связи, устанавливаемой для фиксации следующей панели, т. е. для соединения связей между собой при монтаже. Посредине трубы (в центре тяжести) находится хомут 5 с пальцем, на который надевают монтажную ручку 7. Она служит для навески и закрепления связей по верху панелей непосредственно с перекрытия. Двусторонняя связь имеет на обоих концах по два упора: подвижный 3 и неподвижный (на хомуте 1).

При монтаже панели горизонтальную связь навешивают до снятия стропов (см. схему ниже, поз. б). Связь ставят так, чтобы ее неподвижный упор 1 находился со стороны упорного фиксатора стальной ленты. Затем на винт подвижного упора надевают головку с удлиненной ручкой и, вращая винт (см. схему ниже, поз. в), прижимают упор к верхней грани панели, т. е. доводят ее до проектного положения.

Закрепив штангой панель, расстроповывают и сваривают закладные детали в стыках.

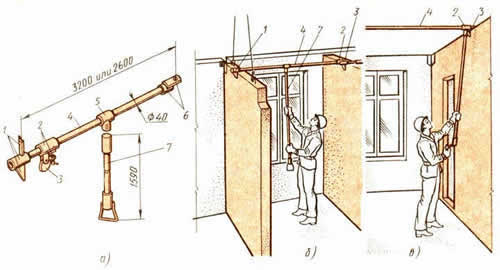

Установка верха панелей стен-перегородок с помощью горизонтальных связей

а - связь, б - навешивание связи на панели, в - фиксирование верха панели подвижным упором; 1 - хомут с неподвижным упором и штырем (вверху), 2 - хомут с подвижным упором, 3 - подвижный упор, 4 - штанга, 5 - хомут с пальцем, 6 - хомут с соединительной планкой, 7 - монтажная ручка.
