Монтажные соединения стальных конструкций
Общая информация. Монтажные соединения стальных конструкций бывают
сварные, на болтах и особо ответственные - на заклепках. Стальные
конструкции с железобетонными соединяют преимущественно приваривая
соединительные элементы к закладным деталям железобетонных
конструкций. в некоторых случаях такие соединения выполняют на
болтах.
Болтовые соединения стальных конструкций в зависимости от конструктивного решения соединения и воспринимаемых усилий
выполняют на болтах грубой, нормальной и повышенной точности, а
также на высокопрочных болтах.
Болты грубой (штампованные) и нормальной точности (точеные)
применяют в таких соединениях, в которых на болты не передаются
большие сдвигающие силы - болты плохо работают на срез.
Отверстия под такие соединения сверлят или продавливают. Диаметр
отверстия на 2 ... 3 мм больше диаметра болта и это облегчает
посадку болтов и упрощает сборку соединений. В то же время
повышается деформативность соединения, поэтому болты грубой и
нормальной точности применяют в монтажных соединениях для фиксации
положения соединяемых элементов, в узлах с непосредственным

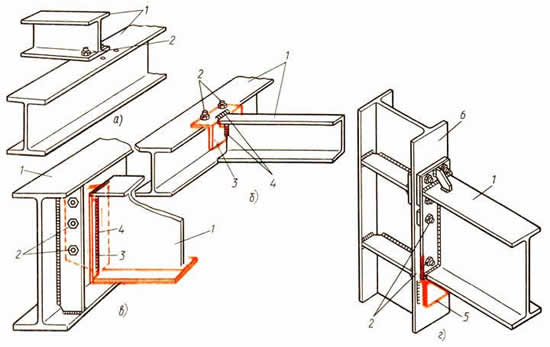

опиранием (см. схему ниже, поз. а) одного элемента на другой (этажное опирание),
в узлах с передачей усилий через опорный уголок (см. схему ниже,
поз. б, в) или опорные столики (см. схему ниже, поз. г) в виде
планок и других опорных деталей, а также в фланцевых соединениях.
Болтовые соединения стальных конструкций
Соединения на болтах повышенной точности применяют вместо заклепок в труднодоступных местах, где невозможно ставить заклепки. Диаметр отверстий в соединениях на таких болтах не должен отличаться более чем на + 0,3 мм от диаметра болтов. Минусовый допуск для отверстий не допускается. Болты в таких отверстиях сидят плотно и хорошо воспринимают сдвигающие силы. Однако сложность изготовления и постановки болтов повышенной точности привела к тому, что соединения на таких болтах применяют редко.
Соединения на высокопрочных болтах сочетают в себе многие положительные качества: простоту установки, высокую несущую способность и малую деформативность Они сдвигоустойчивы и могут заменить заклепки и болты повышенной точности практически во всех случаях.
Сварные соединения в первую очередь применяются в тех случаях, когда наряду с прочностью соединение должно быть плотным (водогазонепроницаемым). К таким относятся, например, соединения листовых конструкций кожухов доменных печей, воздухонагревателей, пылеуловителей, резервуаров, газгольдеров. Сварными выполняют также жесткие соединения несущих конструкций производственных зданий, инженерных сооружений. К ним относятся стыки колонн, рамные соединения стропильных ферм и колонн.
