Соединения стропильных конструкций и плит покрытия в одноэтажных производственных зданиях

Стропильные балки или фермы в одноэтажных каркасных зданиях опираются непосредственно на оголовок колонны. Узлы сопряжения выполняют по следующей схеме (см. схему ниже, поз. а, б). На оголовке колонны есть опорная плита 2, на которую устанавливают стропильную ферму ее опорной плитой 3, привариваемой монтажным швом 4 к закладной детали колонны 2.

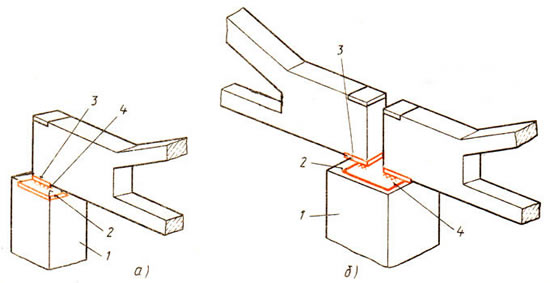

Соединение стропильных ферм с колонной

а - при опирании фермы на колонну крайнего ряда, б - то же, двух ферм на колонну среднего ряда; 1 - колонна, 2 - опорная плита колонны, 3 - опорная плита фермы, 4 - монтажный сварной шов.

При соединении подстропильных и стропильных ферм между собой и с колонной (см. схему ниже, поз. а) сваривают между собой их закладные детали и опорные плиты. При опирании стропильных конструкций 8 на смежные концы подстропильных ферм 4 ее приваривают только к одной из них (см. поз. 9 схемы ниже) для обеспечения разрезной схемы работы.

Плиты покрытия опираются концами продольных ребер на верхний пояс стропильных ферм или балок (см. схему ниже, поз. б). Плиты 12 приваривают в местах опирания их закладных деталей закладными деталями 10 стропильной конструкции. Пазы между продольными ребрами соседних плит и их торцами замоноличивают раствором или бетоном на щебне мелкой фракции.

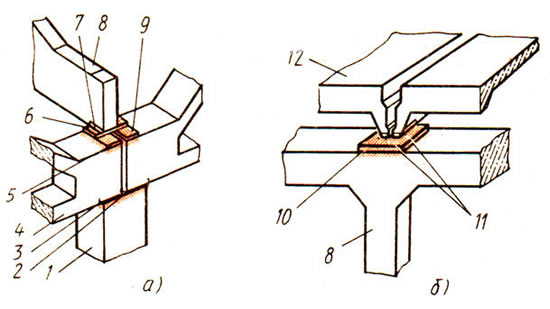

Соединение подстропильных и стропильных ферм и колонны (а); соединение плит покрытия с подстропильной фермой (б)

1 - колонна, 2, 3 - опорные плиты, колонны и подстропильные фермы, 4 - подстропильная ферма, 5 - закладная деталь подстропильной фермы, 6 - опорная плита, 7 - закладная опорная деталь стропильной фермы, 8 - стропильная ферма, 9 - монтажный шов, 10 - закладная деталь фермы, 11 - то же, ребристой плиты покрытия, 12 - плита покрытия.
