Соединения элементов каркаса в многоэтажных зданиях с безбалочными перекрытиями
Пространственный каркас здания с безбалочным
перекрытием решен по рамной схеме в обоих направлениях (см. схему
ниже, поз. а ... в). Несущие элементы его: колонны, капители 2,
межколонные 3 и пролетные 4 плиты сплошного сечения. Плиты-капители
2 опираются на монтажные стальные столики 7, приваренные к закладным
деталям колонн 1, а верх капителей соединяют с колонной стальными
накладными элементами 9, привариваемыми к закладным деталям колонны
и капители.
Паз между колонной и капителью заполняют бетоном 8. Межколонные
плиты 3 опираются выступами на капители, образуя шпоночные
соединения 5, а пролетные плиты 4 опираются выпусками арматуры 6 на
межколонные плиты 3. Плиты соединяют сваркой закладных деталей
капителей и межколонных плит и выпусков арматуры и закладных деталей
межколонных плит. По периметру всех сборных элементов перекрытия
есть пазы для образования бетонных шпонок, которые замоноличивают
после сварки всех соединений.
Безбалочные перекрытия других видов соединяют с колоннами
аналогичным образом. К таким перекрытиям относятся также монолитные
сплошные перекрытия многоэтажных зданий, изготовляемые на уровне
пола первого этажа.
После монтажа колонн на всю высоту здания перекрытия поднимают
домкратными механизмами и закрепляют на проектных уровнях на
колоннах с помощью воротниковых конструкций, которые приваривают к
закладным деталям колонн и перекрытий. Узлы сопряжения
замоноличивают бетоном.

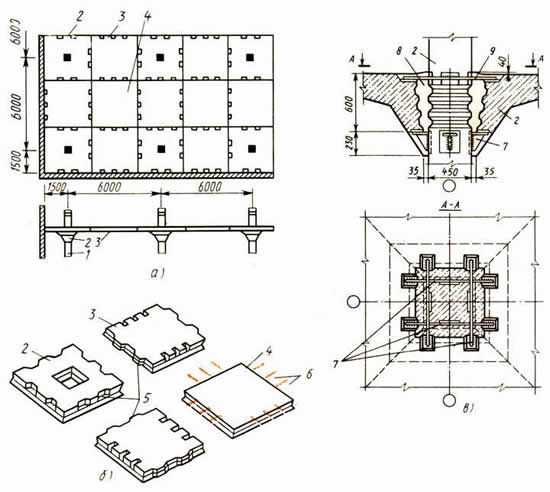

Каркас безбалочного перекрытия (а), элементы перекрытия (б) и узел сопряжения капители с колонной (в)
