Такелажное и монтажное оборудование

Блоки и полиспасты. Блок - простейший механизм для подъема и перемещения грузов (грузовые блоки) и изменения направления канатов (отводные блоки). Блоками также оснащают грузоподъемные машины и механизмы.

Блоки бывают однорольные (см. схему ниже, поз. а) грузоподъемностью до 10 т, двухрольные - до 20 т и с большим числом роликов. Блоки имеют обойму 1, на оси которой на подшипниках установлены ролики 4 так, чтобы каждый из них вращался самостоятельно. К обойме шарнирно прикреплен грузовой крюк 5.

Полиспаст состоит из двух многорольных блоков (см. схему ниже, поз. б): неподвижного 7, устанавливаемого на неподвижной опоре (якоре, мачте), и подвижного 9, к которому крепят перемещаемый груз P, а также тягового каната, запасованного в оба блока. Неподвижный конец каната 8 присоединяют к неподвижному блоку, далее канат огибает все ролики блоков и сбегающим концом 10 наматывается на барабан лебедки. На пути между блоками и лебедкой устанавливают отводные блоки (ролики) 11, чтобы тяговый канат получал нужное направление, и через них про пускают канат.

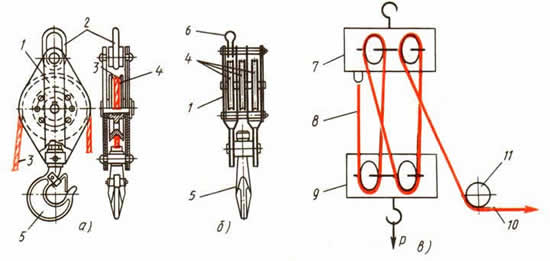

Блоки и схема запасовки полиспаста
Блоки (а, б) и схема запасовки полиспаста

а - однорольный крюковой подвески, б - многорольный полиспаста; 1 - обойма, 2 - серьга, 3 - канат, 4 - ролики, 5 - крюк, 6 - ухо, 7 - неподвижный блок, 8 - неподвижный конец каната, 9 - подвижный блок, 10 - сбегающий конец каната, 11 - отводные блоки.

При подъеме груза полиспаст дает выигрыш в силе за счет проигрыша в скорости: скорость перемещения груза уменьшается во столько раз, во сколько получен выигрыш в силе. На схеме выше (поз. в) число рабочих ниток полиспаста равно числу роликов в двух блоках. Если не учитывать трения между частями полиспаста, то вес груза распределяется поровну между всеми нитками, и усилие в сбегающей нитке 10 будет равно силе тяжести поднимаемого груза, деленной на число рабочих ниток. В данном случае оно равно Р:4.

Домкраты. Домкрат - механизм для подъема грузов на небольшую высоту. На монтажных работах применяют реечные, винтовые и гидравлические домкраты.

Реечный домкрат (см. схему ниже, поз. а) состоит из корпуса 5, внутри которого встроена выдвижная зубчатая рейка. Вертикальные перемещения рейки достигаются вращением рукоятки 4 через передаточный механизм 3. Груз опирают на шарнирную головку 2 рейки или лапу 1. Домкраты снабжаются устройством, исключающим произвольное опускание рейки, головкам домкратов придается форма, исключающая соскальзывание груза. Домкраты устанавливают по направлению перемещения груза. Под домкраты и между домкратом и конструкцией укладывают прокладки. Грузоподъемность реечных домкратов 5 ... 12 т, масса 22 ... 70 кг. Высота подъема груза 300 .. .400 мм.

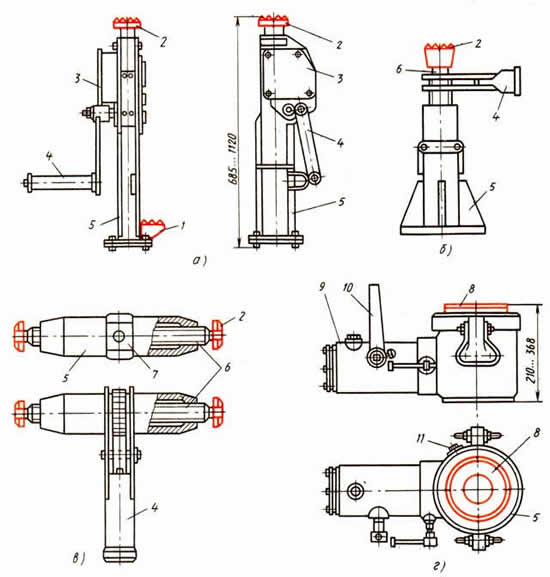

Домкраты
Домкраты

а - реечный, б - винтовой, в - винтовые распорки, г - гидравлический; 1 - лапа, 2 - головка, 3 - передаточный механизм, 4 - рукоятка, 5 - корпус, 6 - винт, 7 - отверстие для ломика, 8 - поршень, 9 - насос, 10 - ручной привод, 11 - предохранительный клапан.

Винтовой домкрат (см. схему выше, поз. б) состоит из литого корпуса 5, внутри которого помещен винт 6 с опорной головкой 2. Наверху корпуса винт проходит через гайку, которая вращается храповиком при вращении рукоятки 4. Собачка храповика может принимать два положения: на подъем и на спуск груза. При подъеме или опускании груза винт самотормозится. Грузоподъемность винтовых домкратов 9 ... 20 т, масса 4,2 ... 60, 154 кг. Высота подъема 120 ... 350 мм.

По принципу винтового домкрата устроены распорные домкраты и винтовые стяжки (фаркопфы). Распорный домкрат (см. схему выше, поз. в) состоит из корпуса 1 и двух винтов 2. Головки винтов раздвигают, вращая корпус ломиком. Грузоподъемность распорных домкратов 3 т, масса 2 ... 3,1 кг. Винтовые стяжки применяют для натяжения вант, оттяжек и для небольших перемещений конструкций. Допускаемое изменение длины 100 ... 200 мм.

Все винтовые домкраты имеют предохранительные устройства, предотвращающие выход рейки и соскальзывание груза с головки.

Гидравлический домкрат (см. схему выше, поз. г) имеет массивный корпус 5, в котором под давлением масла перемещается поршень 8. Давление создается насосом 9 с ручным приводом 10, который может быть встроен в гидравлический домкрат или поставляется отдельно в комплекте с домкратом. Грузоподъемность гидравлических домкратов 5 ... 200 т. Высота подъема 75 ... 400 мм.

Гидравлические домкраты оборудуются приспособлениями, которые обеспечивают медленное и спокойное опускание поршня или остановку его движения при повреждении труб, подводящих или отводящих масло. Каждый домкрат снабжают опломбированным манометром.

Рабочее давление в домкратах 35 .. .40 МПа, поэтому при работе с домкратом нельзя находиться против предохранительного клапана (пробки) 11. Освобождать домкрат от поднимаемого груза и переставлять его можно только после укрепления груза в поднятом положении.

Домкраты подлежат ежегодному контрольному испытанию.
