Грузозахватные устройства
Траверса представляет собой металлическую
балку, раму или ферму с подвешенными стропами для захвата
монтируемых элементов. Число строп зависит от числа точек захвата.
Траверсу подвешивают к крюку крана за проушины или кольца, иногда с
помощью стальных канатов и поднимают на одном крюке длинномерные или
объемные элементы. Конструкции подают на монтаж в положении, близком
к проектному. При подъеме конструкций с помощью траверс можно
использовать краны с менее длинной стрелой. Для удобства работы
траверсы оснащают захватными устройствами с автоматической
расстроповкой.
На этой странице сайта показано несколько конструкций траверс.
Траверса для подъема гипсошлакобетонных панелей перегородок (см.
схему ниже) балочная, подвешивается двухветвевым стропом за кольца
1. На балке 2 закреплены передвижные блоки 3, в которые запасованы
стропы-подвески 4. Блоки закрепляют с помощью фиксаторов 5 в любом
месте балки, что позволяет при строповании панели за петли
передавать на них только вертикальную нагрузку.

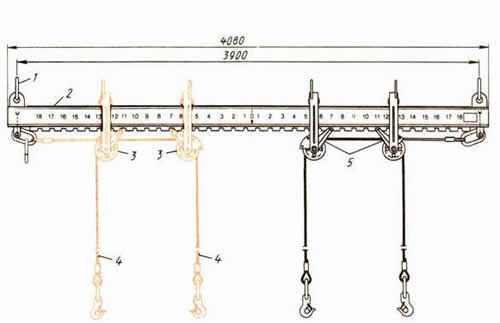

Траверса для подъема гипсошлакобетонных перегородок
1 - строповочное кольцо, 2 - балка, 3 - передвижные
блоки, 4 - стропы-подвески, 5 - фиксаторы.
Траверсы для монтажа тяжелых и большеразмерных стальных и
железобетонных конструкций (см. схему ниже, поз. а ... в), делают
либо из труб, либо решетчатыми в виде ферм.
Траверсы для монтажа тяжелых и большеразмерных строительных конструкций
а - треугольная грузоподъемностью 10 ... 12 т; б -
траверсы-фермы грузоподъемностью 12 ... 25 т; в - 20 ... 25 т.
Захватные устройства (см. схему ниже, поз. а ... в) ,
используемые при подъеме конструкций траверсами, - это зацепные
крюки или карабины на концах стропов, а также опорные захваты из рам
или щек, которыми подхватывают монтируемые элементы за выступающие
части, или анкерные захваты, удерживающие конструкцию с помощью
продетого в них штыря.

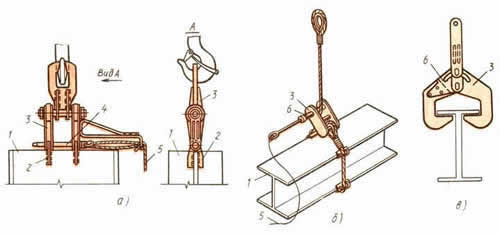

Захватные устройства
а - штыревое со строповкой за приваренные к
металлической конструкции планки, б - строповое со штыревым замком,
в - клещевое для металлических балок; 1 - конструкция, 2 - планки, 3
- захват, 4 - штырь, 5 - канат для расстроповки, 6 - замок.
Наиболее распространены захваты со штыревым замком 6. Их используют
при монтаже стальных и других конструкций. Они служат составной
частью других грузозахватных устройств. Захват расстроповывается
автоматически выдергиванием штыря 4 за канат 5.
