Способы производства земляных работ
При разработке грунта скреперами ковш наполняется,
транспортирует грунт к месту укладки и разгружает его слоем
необходимой толщины с частичным уплотнением. Разрабатывать
скреперами мокрые, глинистые и сухие песчаные грунты не
рекомендуется. Тяжелые грунты предварительно разрыхляют. Резать
грунт скреперами можно тонкой стружкой, а также клиновидным и
гребенчатым профилями. Применяют следующие схемы разработки грунта:
полоса рядом с полосой, через полосу, ребристо-шахматным порядком и
с загрузкой по цепочке.
Планировка площадки экскаваторами (см. схему ниже), оборудованными
прямой лопатой, осуществляется в том случае, если рельеф местности
позволяет вести разработку забоями достаточной высоты и грунт
необходимо перевозить на большие расстояния.

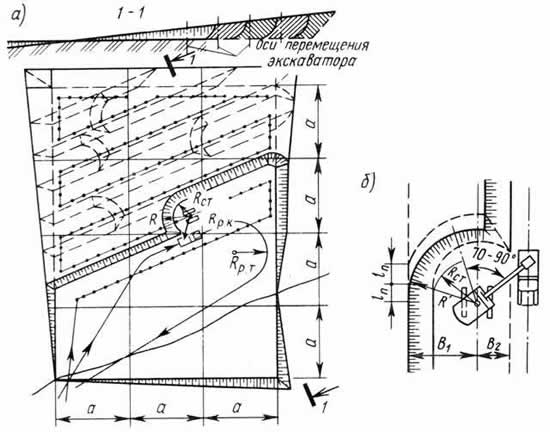

Планировка площадки экскаватором
а - разрез и план выемки; б - план забоя;
R - наибольший радиус резания;
Rст - то же, на
уровне стоянки; Rрк
- радиус разгрузки ковша; Rрт
- радиус разворота транспортной единицы.
Забоем называют рабочую зону, включающую площадку, на которой
находится экскаватор, часть разрабатываемого массива, где ведется
выемка грунта, и площадку для транспортных средств. На планировочных
работах чаще используют экскаватор с ковшом вместимостью 0,5 ... 1 м3.
При разработке легких грунтов более эффективны сменные ковши большей
вместимости со сплошной режущей кромкой. Планировать площадки
экскаватором с прямой лопатой рекомендуется боковыми проходками с
подачей транспорта на уровне подошвы забоя параллельно оси
перемещения экскаватора.
При гидромеханическом способе планировки (см. схему ниже) грунт
разрабатывают, транспортируют и укладывают в тело сооружения или в
отвал с помощью воды.

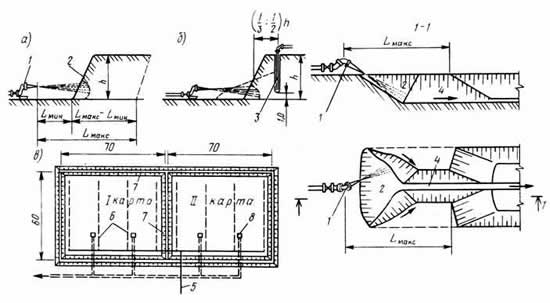

Планировка гидромеханическим способом
а - разрыв грунта гидромонитором; б - то же, с
дополнительным разрывом грунта через скважину; в - схема намыва
площадки; г - размыв грунта попутным забоем сверху вниз; 1 -
гидромонитор; 2 - первоначальный забой; 3 - скважина; 4 - канава для
отвода пульповода; 5 - магистральный пульповод; 6 -
распределительные пульповоды; 7 - дамба обвалования; 8 -
водоотводные колодцы.
Этот метод эффективен при легкоразмываемых грунтах и наличии воды. К
преимуществам гидромеханизации относится непрерывность подачи грунта
в труднодоступные участки, возможность разработки обводненных и
подводных выемок без осушительных работ, без работ по водопонижению,
а также высокая производительность и низкая стоимость. При
вертикальной планировке размывают грунт на участках выемок и
укладывают его в насыпь. Большие площадки намывают грунтом из
карьеров, расположенных на суше или на дне водоема. При разработке
грунта на суше применяют гидромониторные установки, а при подводной
разработке -землесосные снаряды.
Рытье котлованов. Котлованы - временные выемки, устанавливаемые для
возведения фундаментов и частей здания или сооружения, расположенных
ниже поверхности земли. По форме котлованы бывают с вертикальной или
наклонными стенками (откосами). Стенки вертикальных откосов крепят.
Крепить вертикальные стенки приходится в глубоких котлованах, а
также в стесненных производственных условиях в грунтах, насыщенных
водой. Различают крепления подкосные, анкерные, шпунтовые и др. (см.
схему ниже):

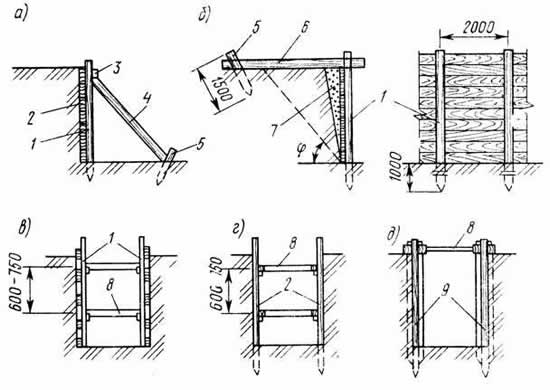

Крепление стенок котлованов и траншей
а - подкосное; б - анкерное; в - горизонтальное с
прорезями или сплошное; г -вертикальное сплошное; д - шпунтовое; 1 -
стойка; 2 - забутка; 3 - бобышка; 4 - подкос; 5 - сваи; 6 - анкерная
тяга; 7 - засыпка; 8 - распорка; 9 - шпунт.
Котлованы с откосами устраивают при глубине, превышающей допустимые
пределы возведения с вертикальными стенками, и когда устройство
креплений экономически нецелесообразно. Согласно СНиП при отсутствии
грунтовых вод наибольшую крутизну откосов устанавливают для выемок
глубиной до 1,5 м от 1 : 0,5 до 1 : 0; при глубине 1,5 ... 3 м - от
1 : 1 до 1 : 0,25; при 3 ... 5 м - от 1 : 1,25 до 1 : 0,5. Для более
глубоких котлованов крутизну откосов назначают переменной, более
пологой ко дну.
