Крыши гражданских зданий
Крышей называют верхнюю ограждающую конструкцию здания.
Она состоит из несущей части (стропил, ферм, прогонов, панелей и
других элементов), передающей нагрузку от снега, ветра и собственной
массы крыши на стены или отдельные опоры. и наружной оболочки -
кровли. Крыши устраивают чердачные и бесчердачные. Чердачные крыши
бывают утепленные или холодные. Холодные крыши защищают здание
только от атмосферных осадков. Теплозащита помещений верхнего этажа
в этом случае обеспечивается чердачным перекрытием. В бесчердачных
крышах последняя выполняет одновременно и функции чердачного
перекрытия; в этом случае крыша называется совмещенной.
В гражданских зданиях кровля устраивается из асбестоцементных и
рулонных материалов, глиняной черепицы, листовой стали, деревянной
дранки и других материалов. Для обеспечения стока воды поверхность
кровли из различных материалов должна иметь соответствующий уклон.
Уклон крыши определяется отношением высоты подъема к половине
перекрываемого пролета. В зависимости от уклона различают крыши
скатные и плоские. Плоские крыши имеют небольшой уклон - до 30 %.

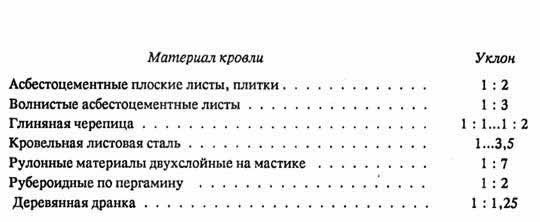

Величины уклонов скатных крыш следующие:
Уклон скатных крыш
Несущие конструкции скатных крыш проектируют из железобетона,
стали и дерева в виде стропил, стропильных ферм и крупных панелей.
Выбор конструкции крыш зависит от величины перекрываемых пролетов,
уклона кровли, а также требований долговечности, огнестойкости и
теплотехнических свойств.
В скатных крышах наиболее распространены деревянные наслонные и

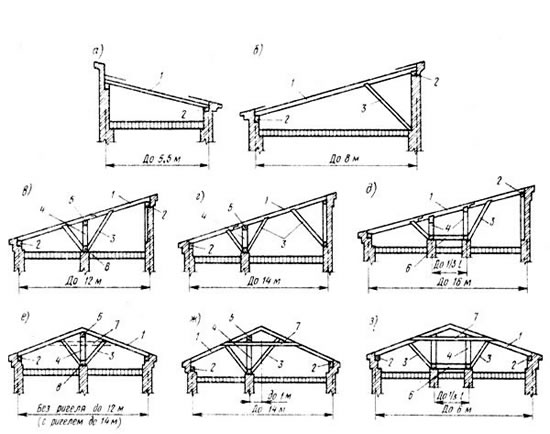

висячие стропила. Наслонные стропила выполняют из брусьев, досок и
бревен (см. схему ниже):
Наслонные деревянные стропила
Такие стропила состоят из стропильных ног, подкосов и стоек. Они опираются нижними концами стропильных ног на подстропильные брусья - мауэрлаты, а верхними - на горизонтальный брус, называемый верхним коньковым прогоном. Верхний прогон поддерживается стойками, устанавливаемыми на внутренние опоры. Расстояние между стойками, несущими коньковые прогоны принимают равным 3 ... 5 м.

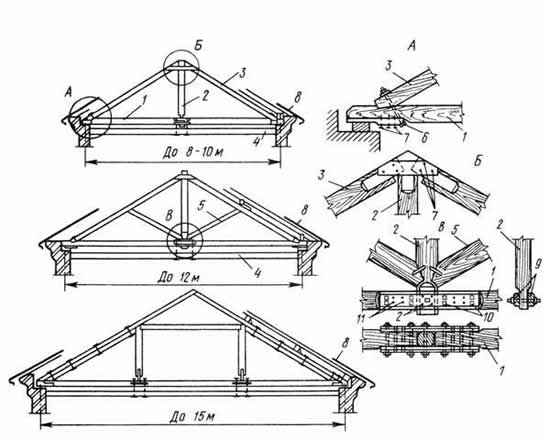

Для увеличения продольной жесткости конструкций стропил ставят продольные подкосы, расположенные у каждой стойки. Если в здании имеются два ряда внутренних опор в виде продольных капитальных стен или столбов, колонн и других элементов, то укладывают два продольных прогона. Наслонные стропила применяют в зданиях при наличии промежуточных опор и пролетов размером до 16 м. При отсутствии промежуточных опор в малых пролетах зданий до 12 м применяют висячие стропила (см. схему ниже):
Деревянные висячие стропила
Их изготовляют из тех же материалов, что и наслонные стропила. Состоят они из стропильных ног и затяжек. Верхние концы стропильных ног соединяют прорезным шипом, а нижние врубаются лобовой врубкой в затяжку и крепятся болтами.
