Дефекты штукатурок и покрытий. Способы ремонта. Составы штукатурных растворов
(1) Об осадках восходящих конструкций в большинстве
случаев можно судить по вертикальным или наклонным трещинам на
штукатурке. Прежде всего надо устранить причину образования трещин.
После этого расчищают трещины, придавая им клиновидное сечение,
обеспыливают и после увлажнения в соответствии с назначением
помещения заделывают трещины раствором, желательно по качеству
соответствующим первоначальному.
Обычные составы штукатурных растворов приведены в таблице ниже:

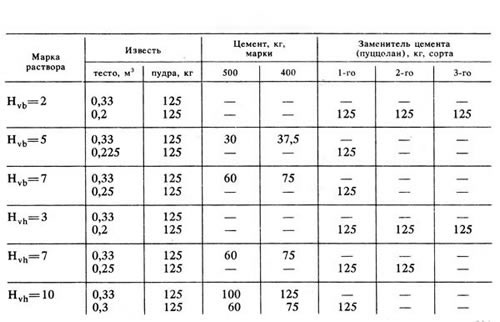

Стандартные составы штукатурных растворов - содержание вяжущих на 1 мЗ заполнителя
(2) Изгиб, вибрации, перемещения перекрытий и навесов при небольшой прочности штукатурки вызывают в ней трещины, отслоения. Такие же отслоения возникают, если сборные элементы конструкций перекрытий не очищены от смазки, оставшейся от опалубки. Дефекты такого характера с трудом ликвидируются традиционными способами, так как при очередных подвижках трещины образуются вновь. Поверхности успешно ремонтируются с помощью вкладышей, усиливающих штукатурку (джутовое полотно, стекловата, сетка Рабитца). Усиливающие вкладыши устанавливают только после полного удаления растрескавшейся, отслоенной штукатурки, очистки и подготовки поверхности. Ремонт ведется одновременно с изготовлением новой штукатурки с вкладышами. При приработке нового и старого участков штукатурки следует следить, чтобы они соответствовали друг другу по составу материалов, поверхностной обработке, а внешне не отличались друг от друга.
(3) Штукатурка на перегородках может растрескаться потому, что их оштукатурили сразу, еще до усадки швов кладки стен (требуется около 6 месяцев). Такой дефект может быть исправлен только после усадки стен.
(4) Трещины на штукатурке перекрытий происходят из-за объемных изменений в деревянных конструкциях под действием изменения влажности, что влечет за собой подвижки. Защитой может служить набивка двухслойной дранки - через нее подвижки практически не передаются на штукатурку.
(5) Отремонтированную штукатурку или вновь оштукатуренные поверхности часто принудительно просушивают. Чересчур быстрое высыхание становится причиной усадочных трещин. Если штукатурку сушат путем открытого сжигания кокса, надо защищать оштукатуренную поверхность от непосредственного воздействия теплового излучения, так как это снижает прочность штукатурки и вызывает ее отслаивание. Кроме того, продукты сгорания придают штукатурке желтизну. Во время сжигания кокса образуется углекислый газ, необходимый для твердения известкового раствора, поэтому надо постоянно проветривать помещение во избежание отравления газами.
(6) Часто тепловое расширение основы, удерживающей штукатурку, способствует образованию трещин, дутиков, особенно на стенках многоочковых дымовых труб. Эти трещины невозможно полностью отремонтировать из-за температурных подвижек, они со временем возникают вновь.
(7) Причиной образования трещин цементной штукатурки в прачечных и душевых может быть отсутствие ухода за цементной штукатуркой после ее изготовления (по крайней мере, в течение 7 суток). Эти так называемые усадочные трещины не образуются при соблюдении технологических процессов (увлажнения). Во время ремонта тоже не следует забывать об увлажнении поверхности.
(8) Если в штукатурном растворе имеются комочки негашеной извести, угля или глины, то их дальнейшее вспучивание вызовет образование дутиков. Дутики образуются иногда через несколько месяцев после выполнения штукатурных работ. Особенно неприглядная картина создается во внутренних помещениях, что резко снижает качество работ. Устранить такой дефект можно, применяя раствор без примесей (для наружных, фасадных работ используют известь, выдержанную в течение, по крайней мере, шести недель). Ремонт осыпающейся штукатурки целесообразен только по истечении довольно длительного времени, после полного разложения примесей в ранее выполненной штукатурке.
(9) Если поверхность готовой штукатурки пылит, значит штукатурный раствор содержал мало вяжущих. В таких случаях штукатурку полностью сбивают и оштукатуривают поверхности заново, применяя качественный раствор.
(10) Разрушению наружных оштукатуренных поверхностей способствуют солнечное излучение, температурные изменения, атмосферный кислород, изменяющаяся атмосферная влажность, коррозия под слоем штукатурки или совместное воздействие всех этих факторов.
(11) Если размеры жестяного покрытия карнизов и других выступающих фасадных деталей недостаточны (необходим загиб, по крайней мере, 3 см к защищаемой плоскости и, по крайней мере, 15 см вверх по стене) или капельники этого покрытия либо других выступов засорены, тогда попадающая на них дождевая вода, смешиваясь с сажей и пылью, стекает по поверхности стены, образуя некрасивые потеки. Кроме того, впитываясь в стену, вода зимой замерзает, что портит штукатурку. После очистки пятен с фасада, а если требуется, то и проведения ремонтных работ, следует исправить жестяные детали; при необходимости заменить, очистить капельники.
(12) Причиной образования волосных трещин на штукатурке фасадов может быть нанесение ее толстым слоем или содержание в растворе большего, чем нужно, количества вяжущего (жирный раствор). Причиной могут быть и слишком мелкие фракции заполнителя или излишек красителя. Если растрескавшаяся штукатурка не имеет дутиков, то после соответствующей разделки трещин и увлажнения ее ремонтируют штукатурным известковым раствором марок Hvh-7 или Hvh-10.
(13) Часто трещины на штукатурке фасадов появляются из-за усадочных напряжений, образующихся, когда штукатурка чересчур быстро высыхает. Целесообразно, следовательно, фасад от быстрого высыхания защищать, например, завесой из циновок или другого укрывного материала. Усадочные трещины могут возникнуть из-за разного качества нижнего и верхнего слоев штукатурки. Если качество верхнего слоя выше, т. е. он содержит большее количество вяжущего, то вследствие напряжений, возникающих в результате усадочных деформаций, растрескивается верхний слой. Через трещины влага проникает до нижнего слоя и там может замерзнуть. Оштукатуривание второстепенных цоколей часто выполняют затиркой цементным раствором по грунтовочному слою, из улучшенного раствора. Такая штукатурка рано или поздно начнет отваливаться участками из-за усадочных процессов. И, наоборот, верхний слой худшего качества недостаточно стоек, труднее прилипает к нижнему слою. Если вследствие усадочных трещин верхний слой штукатурки отстает от нижнего грунтовочного, тогда нужно простукать поверхность, удалить ослабленные, осыпающиеся участки. На ремонтируемых поверхностях делают насечку, затем производят оштукатуривание раствором, соответствующим по качеству грунтовочному слою. Следует помнить, что разница в качестве и фактуре поверхности дает пятнистость.
