Дополнительная теплоизоляция

Общие положения. Устройству дополнительной изоляции должны предшествовать контроль и расчет, которые обеспечивают:
- соответствующее назначению помещения или хорошему самочувствию (тепловой комфорт) состояние воздушной среды с учетом экономичной эксплуатации машинного оборудования;
- защиту конструкций от повреждений вследствие воздействий тепла и влажности при соблюдении требований экономии энергии.

Если в помещениях в течение отопительного сезона температура не повышается выше 16 °С, необходимо наружные стены этих зданий или их частей оснащать дополнительной теплоизоляцией в тех местах, в которых первоначальный коэффициент теплопроводности ko больше 1 Вт / (м2 · К) . Дополнительную теплоизоляцию следует рассчитывать таким образом, чтобы под ее влиянием коэффициент теплопроводности стеновой конструкции снизился до значения k= 0,4 - 0,7 Вт / (м2 · К).

От материалов, формы, размеров, компоновки здания зависит, через какую из конструкций происходят наибольшие теплопотери, если абстрагироваться от ориентации здания на местности, солнечного излучения и влияния направления ветра (например, в низком, но протяженном здании кроме крыши повышенными теплопотерями могут обладать полы, уложенные на грунт).

При устройстве дополнительной изоляции следует принимать во внимание различные точки зрения и нормативы - статические, функциональные и пародиффузионные. В процессе реконструкции необходимо позаботиться и о теплоизоляции оконных и дверных конструкций. Способы уплотнения и повышения качества их теплоизоляции подробно рассматриваются на соответствующих страницах сайта. Однако выполнение следующих указаний является обязательным:
- двусторонние и соединенные одинарные оконные коробки уплотняют либо только со стороны внутренних створок, либо и внешних, и внутренних;
- следует стремиться к герметичным уплотнениям между конструкцией коробки и стеной, например путем уплотнения зазоров, заполнения пеноматериалами или устройством дополнительной теплоизоляции коробки;
- соединения следует выполнять так, чтобы не образовалось тепловых мостиков;
- оконные конструкции с жалюзийными шторами повышают теплонепроницаемость, но жалюзийные короба надо дополнительно покрывать изоляционным слоем (пенопластом) во избежание значительных теплопотерь. При полной замене дверных и оконных коробок целесообразно встраивать жалюзийные короба с полностью выполненной теплоизоляцией;
- если состояние оконных и дверных конструкций не обеспечивает эффективной плотности, их следует полностью или частично заменить (запоры, метизные изделия, створки). Новые или обновленные конструкции должны, однако, удовлетворять требованиям, предъявляемым к конструкциям категории высокой воздухонепроницаемости, при этом коэффициент теплопроводности должен приближаться или быть равным установленному для оконных и дверных конструкций [k= 3 Вт / (м2 · К)]. Этого можно достигнуть, например, заменой одинарного остекления двойным изолированным или встраиванием в соединенные одинарные рамы дополнительного стекла и т. д.;
- наружные двери зданий или закрытых лестничных клеток для снижения теплопотерь необходимо обустраивать тамбурами.

Обновление теплоизоляции наружных ограждающих конструкций. В зависимости от возраста стен, материала, теплотехнических характеристик, характера фасада (например, архитектурный памятник), фронта ремонтных работ теплоизоляция может выполняться или оштукатуриванием, или облицовкой соответствующими материалами.

Штукатурные виды теплоизоляции. Теплоизоляционную штукатурку в зависимости от принятого порядка ремонтных работ наносят либо только на наружную фасадную поверхность, либо на наружную и внутреннюю поверхности. Применение последнего способа оправдано только при полной реконструкции здания, замене конструкций (например, замене перекрытий) , или при реабилитации, когда удаление внутренней штукатурки вызвано необходимостью, или в том случае, когда необходимо сохранить первоначальный вид конструкций (архитектурный памятник или приравненное к нему здание).

Обычно применяют следующие теплоизоляционные штукатурки:
- перлитовую, λ = 0,11 Вт / (м · К);
- перлитовую с гранулами полистирола λ = 0,07 Вт / (м · К);
- штукатурку с гранулами полистирола λ = 0,073 Вт / (м · К);
- перлитовую для наружных работ λ = 0,14 Вт / (м · К);
- перлитовую для внутренних работ λ = 0,11 Вт / (м · К);
- другие (их достаточно много).

При использовании сухих штукатурных смесей их разводят водой. Для нанесения теплоизоляционных штукатурок пригодны только соответствующим образом подготовленные обеспыленные сухие поверхности, обеспечивающие хорошее прилипание к поверхности твердого бетона или кирпича. На схеме ниже - поз. а - показана система теплоизоляции на основе штукатурки с гранулированным полистиролом, поз. б - на основе перлитовой штукатурки.

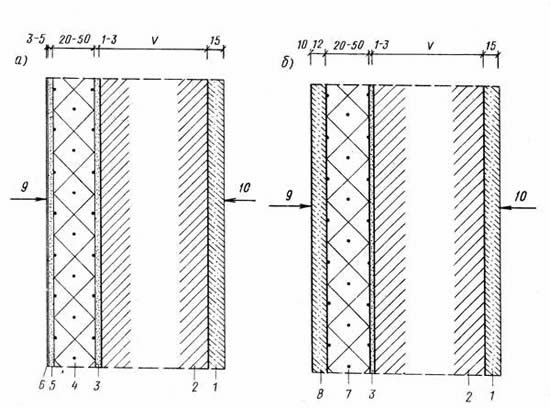

Теплоизоляционные системы штукатурок

а - с гранулированным пенополистиролом; б - с перлитом; 1 - штукатурка с внутренней стороны; 2 - керамическая кладка; 3 - тонкий выравнивающий слой; 4 - теплоизоляционная штукатурка с добавкой гранулированного полистирола; 5 - кроющий штукатурный слой; 6 - защитная окраска; 7 - теплоизоляционная штукатурка с добавкой перлита; 8 - штукатурка, образующая окончательную поверхность стены: 9 - снаружи; 10 - изнутри.

На оштукатуренные поверхности целесообразно наносить теплоизоляцию только после удаления слабых участков штукатурки (неустойчивых и низкой прочности), а если нужно, то и после глубокого грунтования. Из-за большой толщины наносимого слоя штукатурка склонна к трещинообразованию, поэтому ее можно использовать только на поверхностях без трещин. Если в кладке имеется трещина, ее предварительно необходимо заделать или устранить причину, ее вызвавшую. Соединительные элементы, чувствительные к действию коррозии, необходимо надежно защищать. Конструкции следует проектировать таким образом, чтобы их элементы не проходили сквозь теплоизоляционный слой и чтобы около них не накапливалась вода.

Покрывающий слой, защищающий поверхность, должен иметь безупречное качество, необходимую водонепроницаемость. Поверхности, подверженные повреждениям, углы и кромки конструкций должны надежно защищаться; при проектировании следует предусматривать не только устройство дилатационных и соединительных швов, но и контроль за правильностью их использования.

Теплоизоляционные штукатурки пригодны для образования вручную или механизированным способом сложных поверхностей. Однако образующийся слой, более толстый, чем первоначальный, может существенным образом изменить вид фасада здания, поэтому для архитектурных или исторических памятников с богато украшенным фасадом этот способ применять нельзя.

При нанесении дополнительной теплоизоляционной штукатурки надо учитывать, что проемы, карнизы, соединения крыши, устройство швов в большинстве случаев требуют индивидуального подхода с учетом конкретной ситуации. На схеме ниже показана разделка дилатационного шва с применением в качестве теплоизоляционной штукатурки с добавкой гранул полистирола или перлита. При использовании для устройства шва теплоизоляционной штукатурки с добавкой гранул полистирола используют металлический профиль.

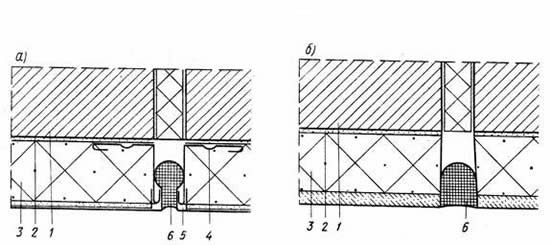

Теплоизоляционная система штукатурки в конструкции дилатационного шва

а - с добавкой гранулированного полистирола; б - с добавкой перлита; 1 - керамическая кладка; 2 - тонкий выравнивающий слой; 3 - теплоизоляционная штукатурка; 4 - профильная рейка; 5 - пластмассовая накладка; 6 - упругая заделка шва.
