Пароизоляция
Внешние ограждающие конструкции находятся под
воздействием не только разности температур, но и разности давления
пара (см. схему ниже, поз. а). Под воздействием разности давлений с
двух сторон конструкции пар из помещения с более высоким давлением
стремится перейти во внешнее пространство с меньшим давлением, если
конструкция паропроницаема.
Паропроницаемость отдельных слоев многослойных конструкций обычно
различна, что в определенных случаях вызывает внутри слоев
неблагоприятные температурные изменения и приводит к конденсации
пара. Конденсацию внутри конструкции следует предупреждать любыми
средствами, поскольку она может иметь вредные последствия.
Теплоизоляционная способность конструкции в этом случае ухудшается
вследствие повышения влажности, а прочность снижается, более того,
могут появиться плесень, возникнуть промерзание. Конденсация пара
происходит в том месте, где температура конструкции достигает точки
росы или становится ниже нее. Тогда значение давления пара
становится равным давлению пара Рs при насыщении. Накладывая кривую
давления пара при насыщении на кривую фактического давления,
получаем точку пересечения, которая характеризует давление, при
котором происходит конденсация пара (см. схему ниже, поз. б):

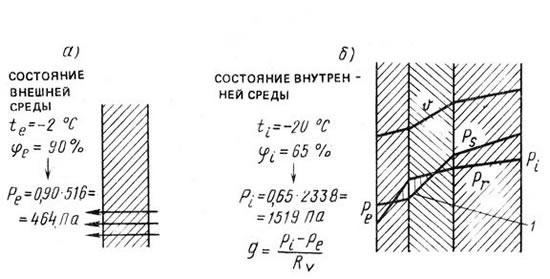

Диффузия и конденсация паров
Следовательно, наружные поверхности ограждающих конструкций нельзя покрывать слоем, обладающим высоким сопротивлением диффузии пара, высокой паронепроницаемостью. Одновременным нанесением паронепроницаемого покрытия на внутреннюю поверхность стены можно устранить нежелательное первоначальное состояние (см. схему ниже):

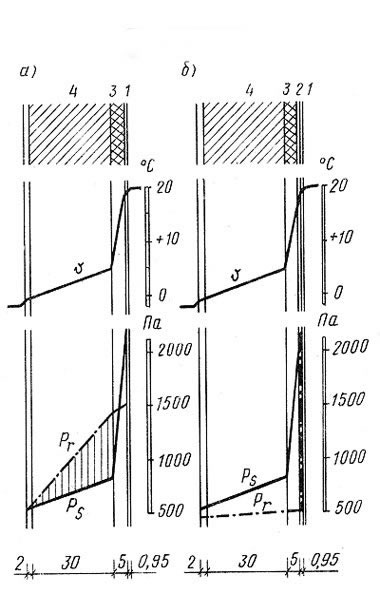

Влияние на пароусловия паронепроницаемого слоя на внутренней поверхности
Из-за слабого сопротивления пародиффузии слоя из минеральной ваты кривая Рr почти по всему сечению стены превышает кривую Рs. Наклеиваемая на внутреннюю поверхность гипсокартона алюминиевая фольга поднимает значения кривой Рr с внутренней стороны стены до такой величины, что она (кривая) уже нигде не превысит кривую Рs. Для предотвращения конденсации пара внутри конструкции действенным средством является размещение с внутренней стороны стены слоя с высокой сопротивляемостью пародиффузии.
С наружной стороны во многих случаях обязательно применение паронепроницаемого покрытия. Наружные слои теплых кровель должны быть водонепроницаемыми для предупреждения проникания осадков. Сопротивление диффузии пара таких слоев также очень высоко, поэтому необходимо устраивать слой, выравнивающий давление (см. схему ниже):

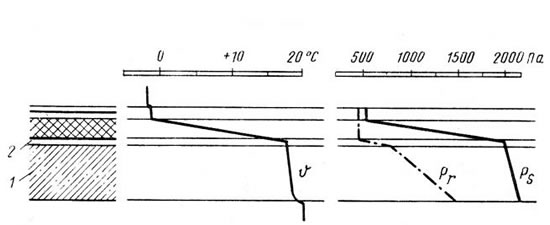

Роль слоев, уравновешивающих давление паров, в теплой кровле
В представленном примере такой слой расположен под теплоизоляцией, поэтому понятно, что Рr не превышает Рs. На практике такой слой изготавливают из пароупорных листов, посыпанных песком. Пары, поступающие снизу, сквозь частицы песка, выветриваются во внешнее пространство. В зависимости от степени выветривания этот слой тоже обладает сопротивлением пародиффузии, следовательно, и в нем наступает некоторый перепад давлений.
Особое значение имеет этот слой, выравнивающий давление, в летний период. Попадающая под оболочку влага, из которой под воздействием жарких солнечных лучей образуется пар, не напрягает этот слой, а удаляется через вентиляционные отверстия.
На фасадах, если была применена паронепроницаемая внешняя облицовка, воздушную прослойку под этой облицовкой надо проветривать (например, фасадную облицовку из ПВХ, сайдинга). Нормальное функционирование конструкции с точки зрения пародиффузии зависит не только от коэффициентов пародиффузии как характеристик применяемых материалов, но и от состояния воздушной среды внутреннего пространства, следовательно, и от изменения относительной влажности при данной температуре (см. диаграмму ниже):

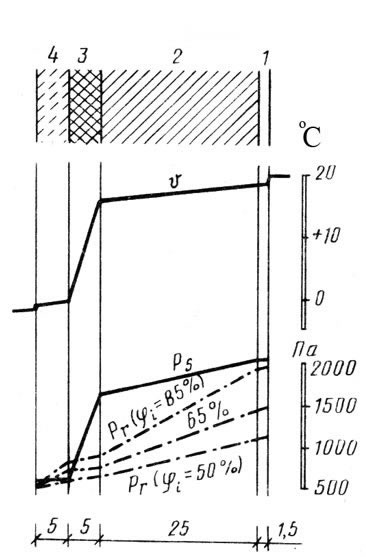

Изменение кривой фактического давления пара Рr в зависимости от относительной
влажности φί внутренней среды
Чем выше относительная влажность, тем более требовательно надо относиться к конструкции с точки зрения пародиффузии.
