Усиление и замена перекрытий
Междуэтажные перекрытия в первую очередь целесообразно попробовать усилить. Усиление это может быть не только точечным или линейным, но и распространяться на всю площадь. Балки, подгнившие у мест опирания, можно опереть на прогоны, параллельные главным несущим стенам (см. схему ниже):

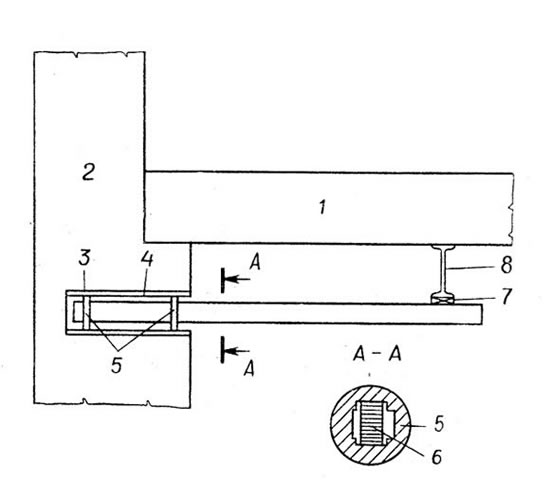

Подпирание поврежденных балок перекрытия
1 - перекрытие; 2 - стена; 3 - ниша; 4 - гильза; 5 - элементы для установки и регулирования уровня; 6 - консоль; 7 - вкладыш для восприятия и передачи нагрузки; 8 - прогон
В углубления в несущих стенах помещают гильзы из стальных труб,
которые служат для заделки консолей, поддерживающих прогоны.
Совместную работу старой и новой конструкции обеспечивают элементы
для установки, регулировки уровня и перераспределения нагрузки.
Линейные прогоны, естественно, могут опираться не только на консоли,
но и на балки. Способы усиления с использованием стальных хомутов и
стальных букс могут варьироваться.
Конструкция из хомутов представляет собой пространственную систему,
одной верхней точкой соединяющуюся со стеной, а другой верхней
точкой опирающуюся на верхнюю плоскость стальной балки, подпирающей
прогон. Нижней точкой конструкция с помощью винта прижимается к
нижней плоскости балки (см. схему ниже):
Усиление балочного перекрытия с помощью стальной колоды
Стальная букса представляет собой башмак, в который входит балочный элемент. Букса перемещается по отношению к концу балки с помощью болтов, и таким путем балка прижимается к стене (см. схему ниже):

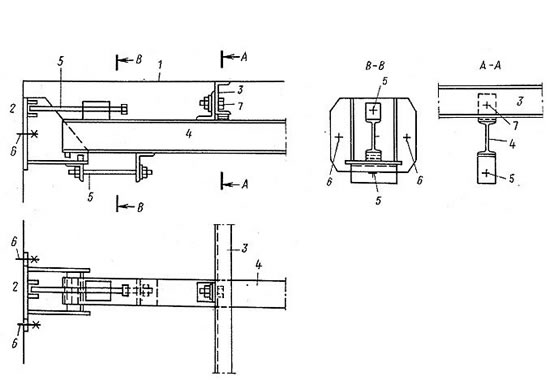

Усиление балочного перекрытия с помощью буксы
На участках балочного перекрытия с настилом, пришедших в негодность, в первую очередь встраивают обычно две стальные балки, которые соединяют с второстепенными элементами, распределяющими нагрузку. К второстепенным элементам они крепятся в нижней плоскости перекрытия стяжными болтами или цангами из листовой стали. В обоих случаях болты передают нагрузку и служат регулирующим уровень устройством.
