Усиление стен врезными колоннами

Если вследствие перегрузок (замена перекрытий, надстройка этажей) стеновые конструкции не соответствуют требованиям по прочности, имеющиеся кирпичные стены следует усиливать железобетонными или стальными колоннами. При изготовлении врезной (вставной) колонны сначала в имеющейся стене или колонне выдалбливают вертикальную штрабу, затем в нее встраивают новый железобетонный или стальной столб, устраивая обычно при этом предохранительное крепление. Такого рода колонны можно проектировать только в тех случаях, когда над колонной и под ней имеется венечная железобетонная или стальная балка. Врезные колонны на каждом этаже необходимо прикреплять к перекрытиям. Новые столбы рассчитывают в соответствии с действующими стандартами. На каждом этаже следует принимать меры против продольного изгиба колонн, устраивая подвижные вертикальные швы. При расчете фундаментов под новые столбы надо учитывать нагрузку от них на имеющиеся старые фундаменты.


Усиление стены с помощью железобетонной венечной балки

В сильно нагруженную стену здания, определяющую его жесткость, необходимо встраивать венечную балку или растянутый стержень, которые могут передавать растягивающие усилия стене, вертикально опертой на перекрытие (см. схему ниже).

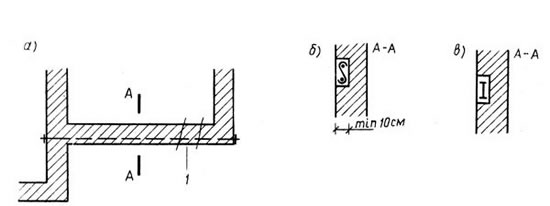

Ужесточение сильно нагруженной стены здания

а - железобетонный венец; б - сечение через железобетонный венец; в - сечение с растянутым стержнем; 1 - трещины
